ADB ou S-Video ? C’est la même chose

Quand Steve Wozniak a créé l’ADB en 1986, il a utilisé un connecteur et des câbles standards, pour limiter les coûts. Plus précisément, l’ADB utilise les mêmes câbles que le S-Video et, petite astuce qui peut aider, les câbles sont donc interchangeables dans une certaine mesure.
1024px-ADB_Icon.svg

Physiquement, ça rentre dans tous les cas, vous pouvez utiliser un câble S-Video pour connecter un périphérique ADB ou brancher un câble ADB à votre téléviseur. Techniquement, les câbles ADB sont rarement blindés correctement, donc peuvent poser des soucis de qualité sur un téléviseur : il est donc préférable d’utiliser un câble S-Video (de qualité) pour la vidéo, même si ça fonctionne avec un câble ADB. Petite démonstration en images.

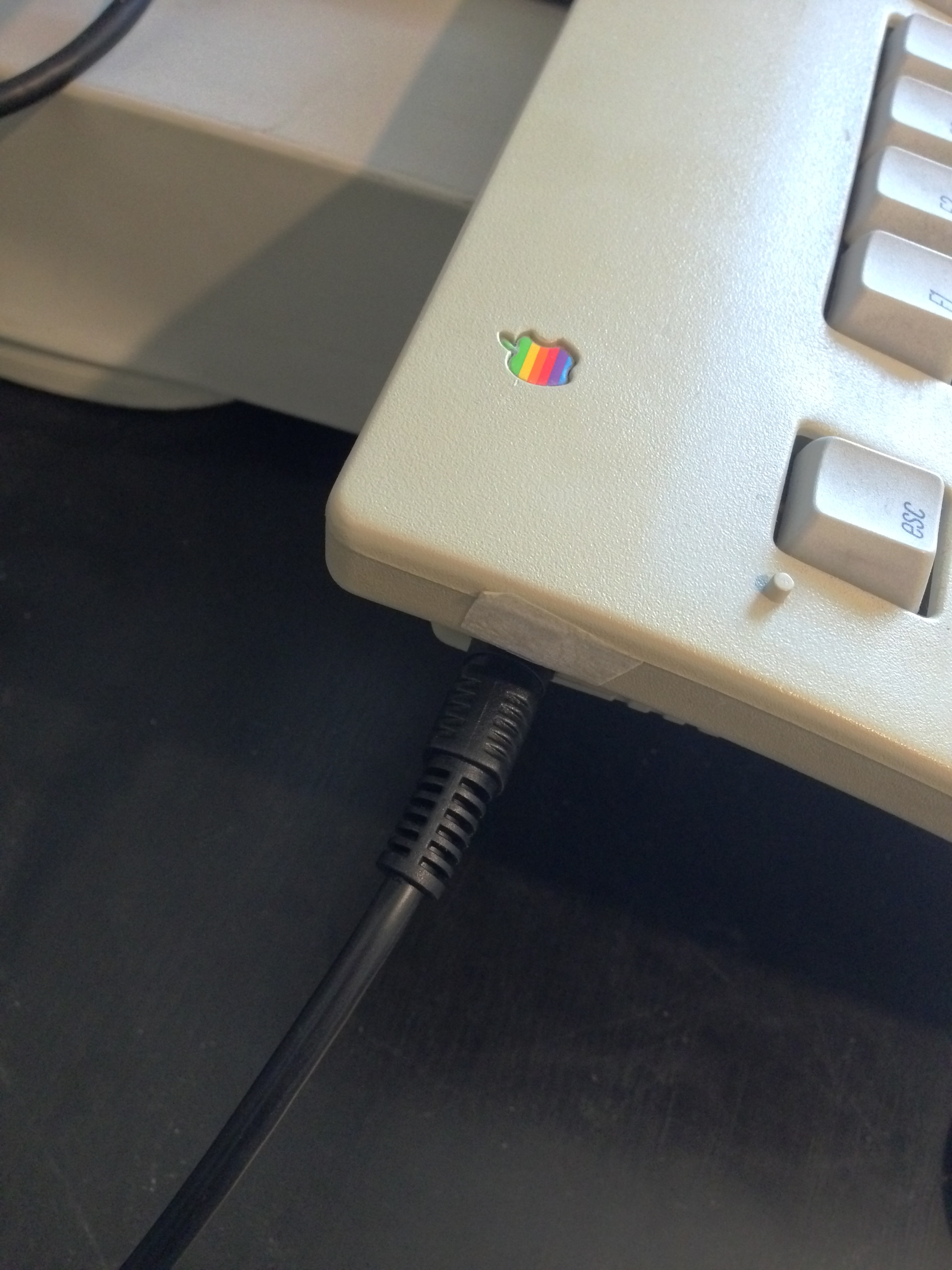

Un câble S-Video comme câble ADB

Un câble S-Video comme câble ADB

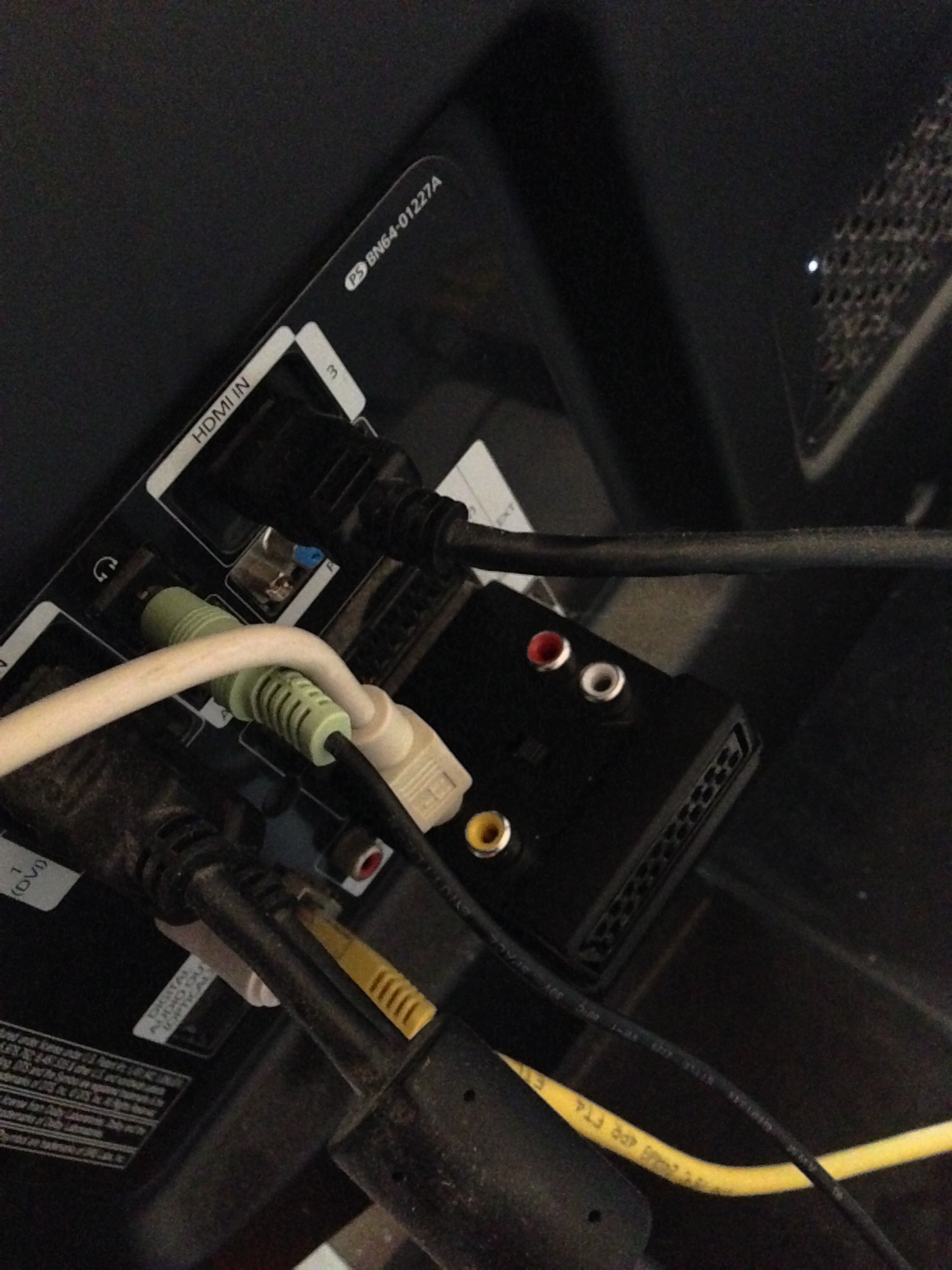

Un câble ADB comme câble S-Video

Un câble ADB comme câble S-Video


En NTSC, l'image est correcte (depuis un PowerBook G4)

En NTSC, l’image est correcte (depuis un PowerBook G4)
