Une sortie vidéo sur un vieux Performa

Il y a quelques mois, j’ai récupéré une Performa 5300. Ce type de machine dispose d’un écran intégré mais pas – par défaut – d’une sortie vidéo. Mais Apple avait sorti à une époque un accessoire pour le faire.
apple_powermac_5200

L’accessoire porte le nom M4099LL chez Apple et offre donc une sortie VGA avec une prise DA-15 (15 broches, deux rangées). Il est compatible avec pas mal de Mac All-in-One de l’époque, le connecteur interne étant courant dans les modèles de l’époque. A noter, d’ailleurs, que la sortie vidéo NTSC de certains modèles (5500/6500) fonctionnent de façon officieuse, dixit Apple.

L’installation de la carte ne pose pas de soucis et est bien expliquée dans le manuel : on tire la carte mère, on branche, on remet après un reset.

Au niveau des fonctions, la carte permet simplement d’afficher le contenu de l’écran intégré en miroir, par exemple sur un écran LCD. Avec un simple adaptateur DA-15 vers VGA, ça fonctionne. Le Performa 5300 n’a que 1 Mo de mémoire vidéo, et il a donc quelques limites. Il propose par défaut des définitions « Apple » : 640 x 480 à 67 Hz, 800 x 600 à 72 Hz et 832 x 624 à 75 Hz. Deux autres, cachées, existent aussi : 640 x 480 à 60 Hz et 800 x 600 à 60 Hz (ça passe mieux avec un écran moderne). Seul le mode 640 x 480 permet d’afficher en 16 bits (milliers de couleurs), les autres se limitent à 256 couleurs (une question de RAM vidéo).

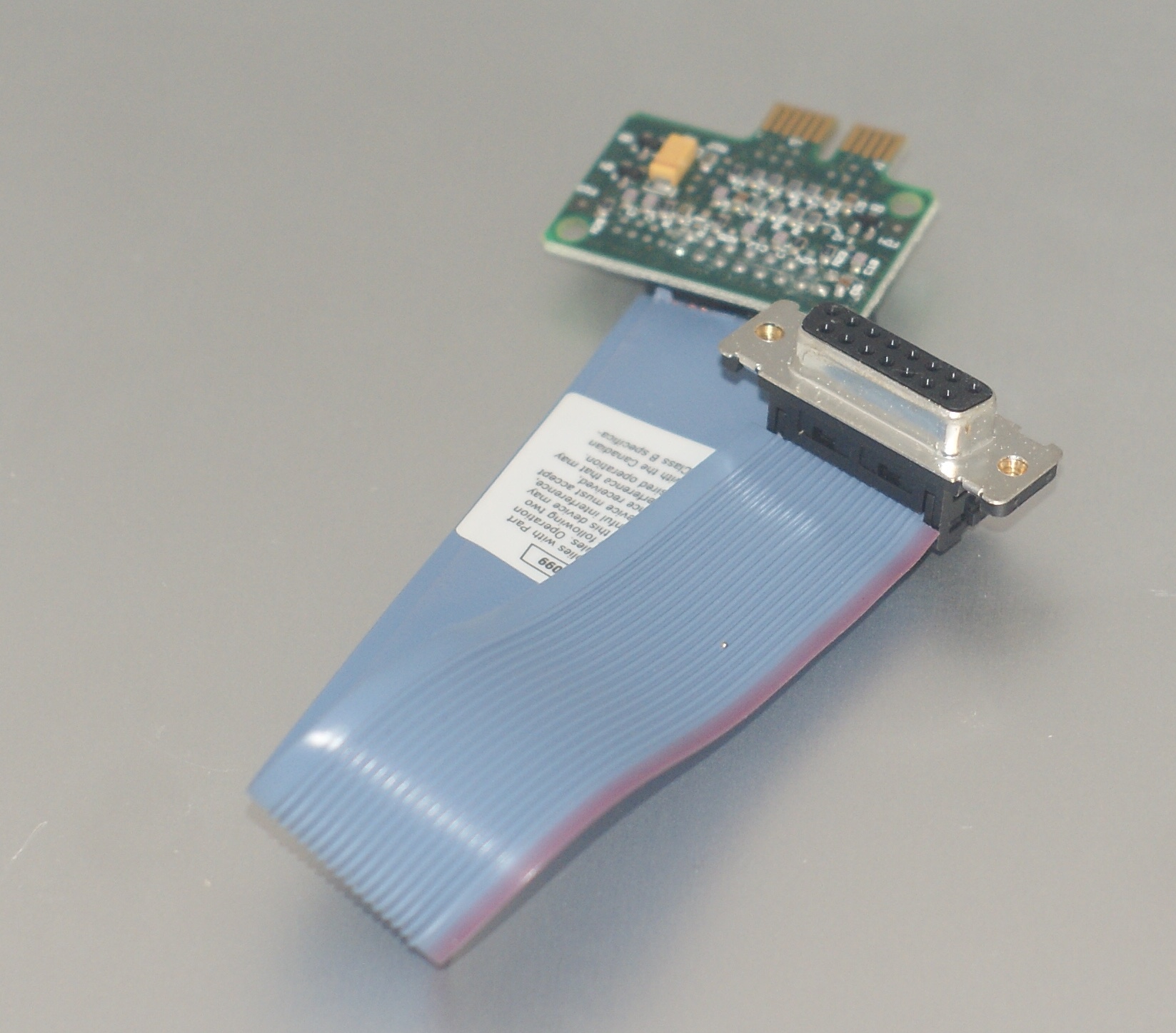

L'adaptateur

L’adaptateur

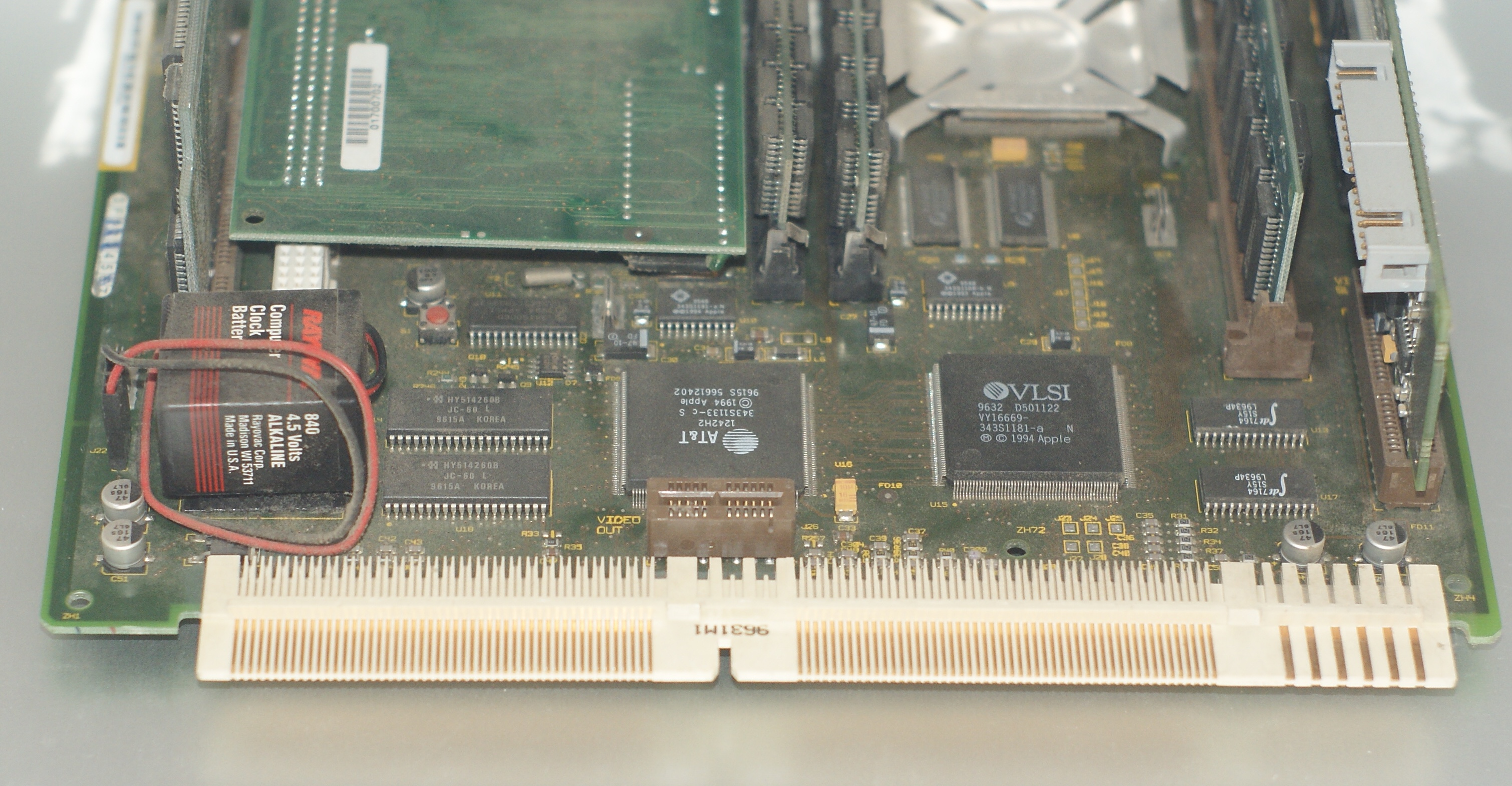

La prise

La prise

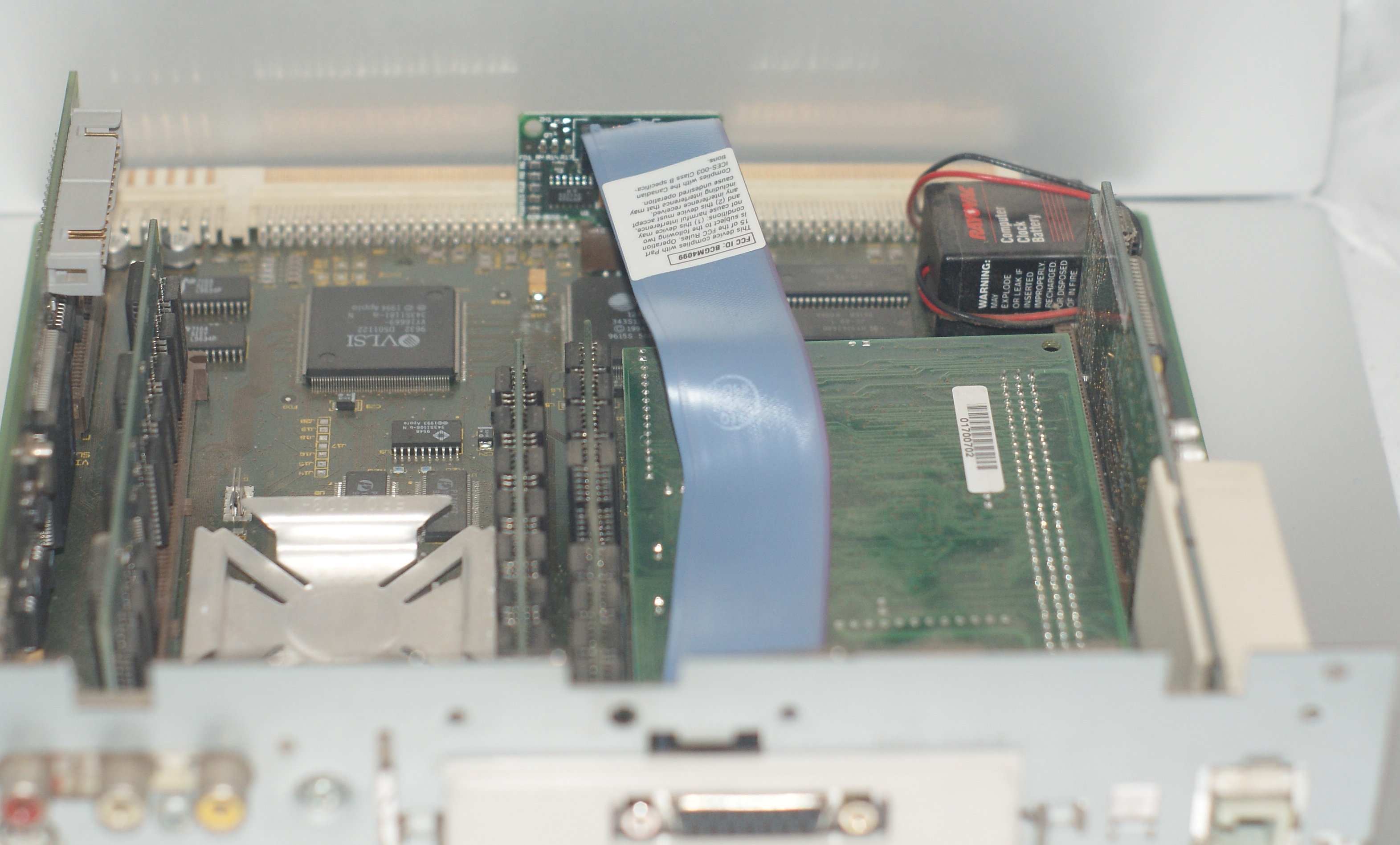

En travers de la carte mère

En travers de la carte mère

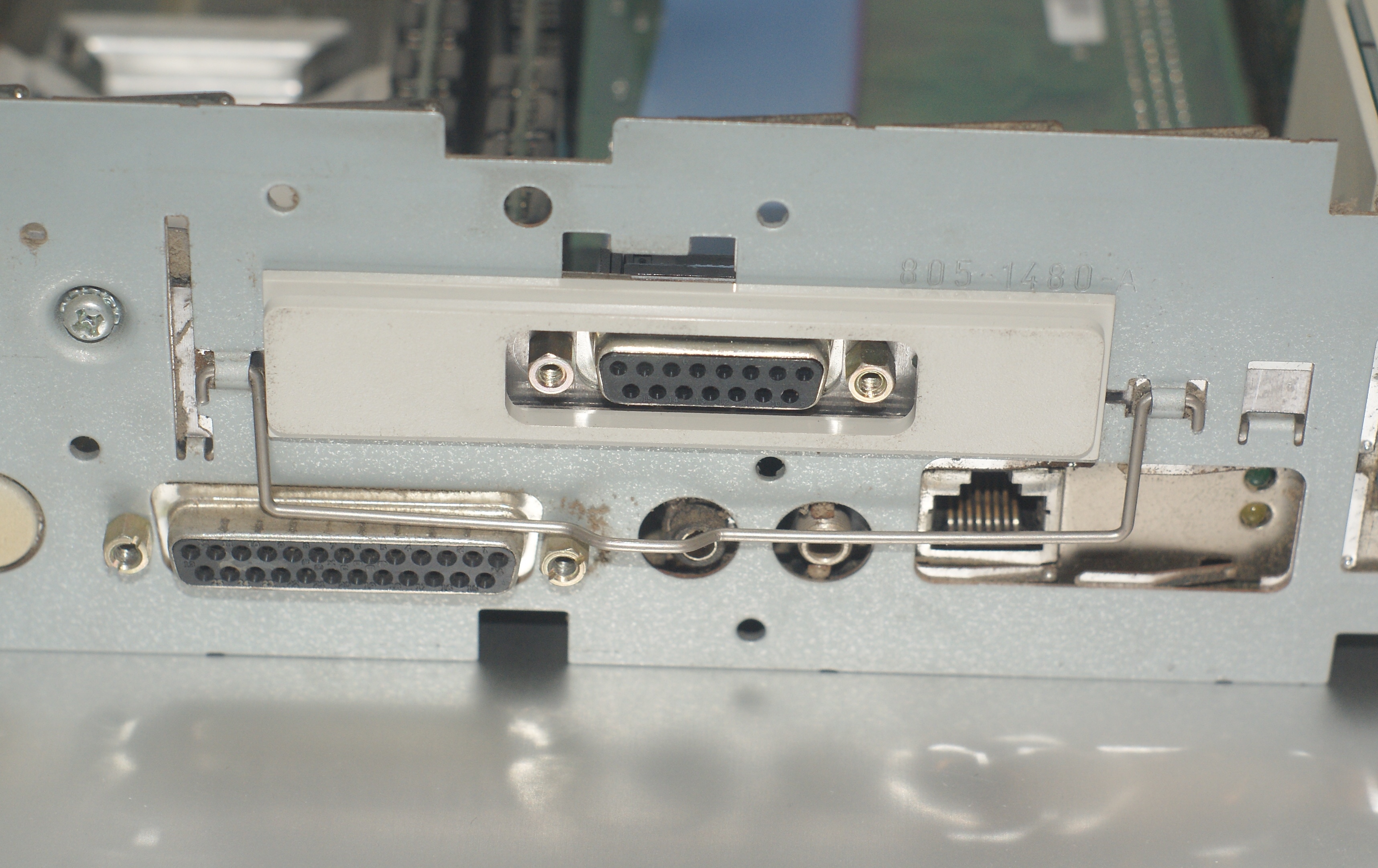

La sortie

La sortie

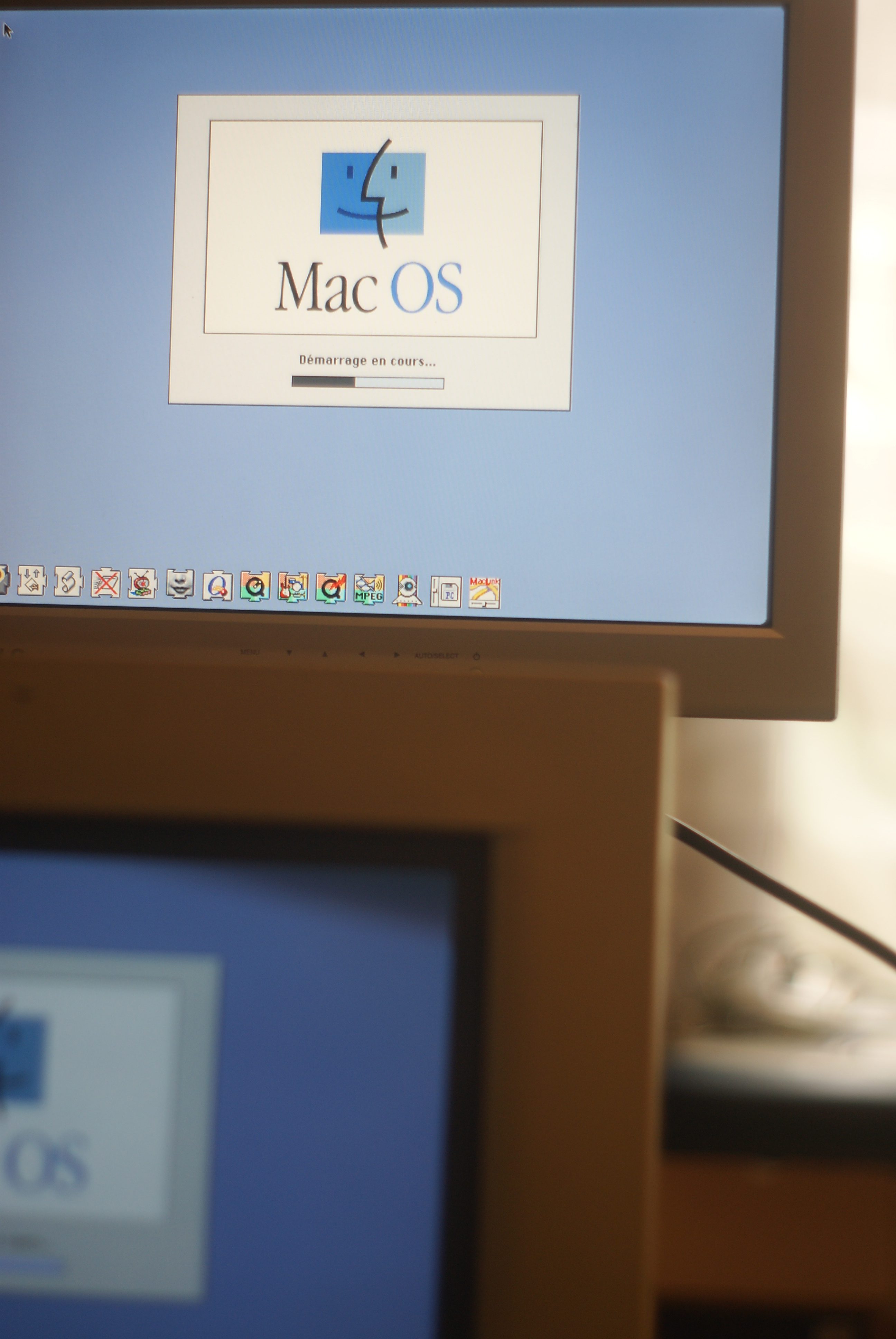

Miroir !

Miroir !

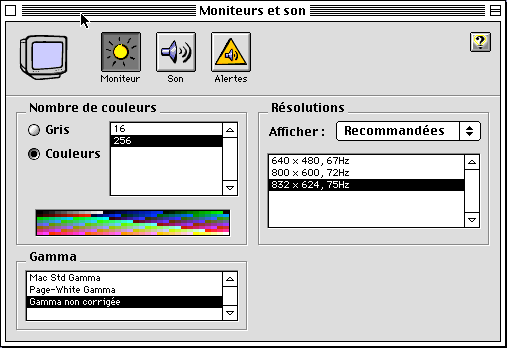

832 x 624 en 256 couleurs

832 x 624 en 256 couleurs

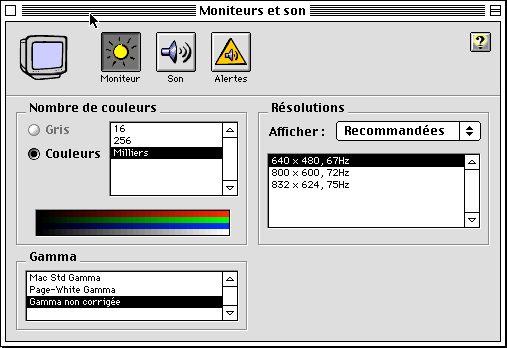

640 x 480 en 65535 couleurs

640 x 480 en 65535 couleurs

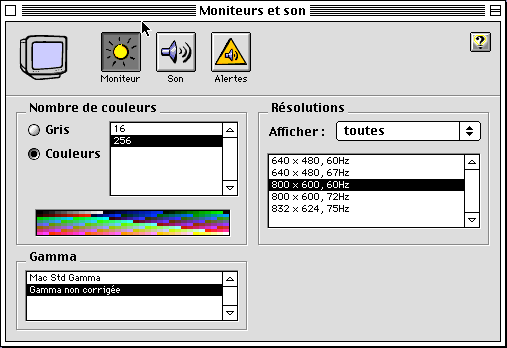

67 ou 60 Hz ?

67 ou 60 Hz ?

Le jour ou l’écran interne va mourir (ou devenir trop sombre), ça permettra de garder une image.
