Pendant quelques semaines, je me suis retrouvé à faire des montages électroniques basiques, à base de Raspberry Pi et je suis tombé sur un truc intéressant : contrôler un appareil photo avec un Raspberry Pi.
L’idée part d’un constat : les appareils photo disposent souvent d’un connecteur pour une télécommande filaire. Le brochage varie en interne – vous trouverez sur ce site ce qui est nécessaire selon la marque – mais avec un fonctionnement assez constant : trois broches avec la masse, un fil pour la mise au point (focus) et un fil pour le déclenchement (shutter).
Je prends l’exemple de Sony parce que j’ai deux appareils à la maison. Le premier est un vieux reflex (Alpha 200) en technologie Minolta, le second un compact assez récent qui utilise une prise Micro USB modifiée pour gérer la télécommande.
Pour le montage, il faut deux transistors 2N2222 (j’ai utilisé des BC547), deux résistances de 10K et quelques fils. Pour la connexion à l’appareil photo, j’utilise directement des Dupont pour le reflex sur sa prise Remote. Pour le compact, plus récent, un clone chinois de la RM-VPR1 (l’originale, complète, vaut 45 €) vaut moins de 4 € sur eBay. C’est très cheap, mais ça fournit le connecteur Micro USB et les câbles après un démontage en règle.

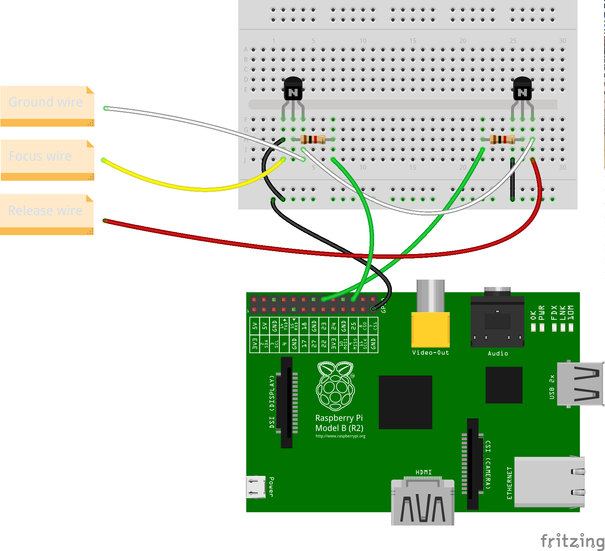

Le montage

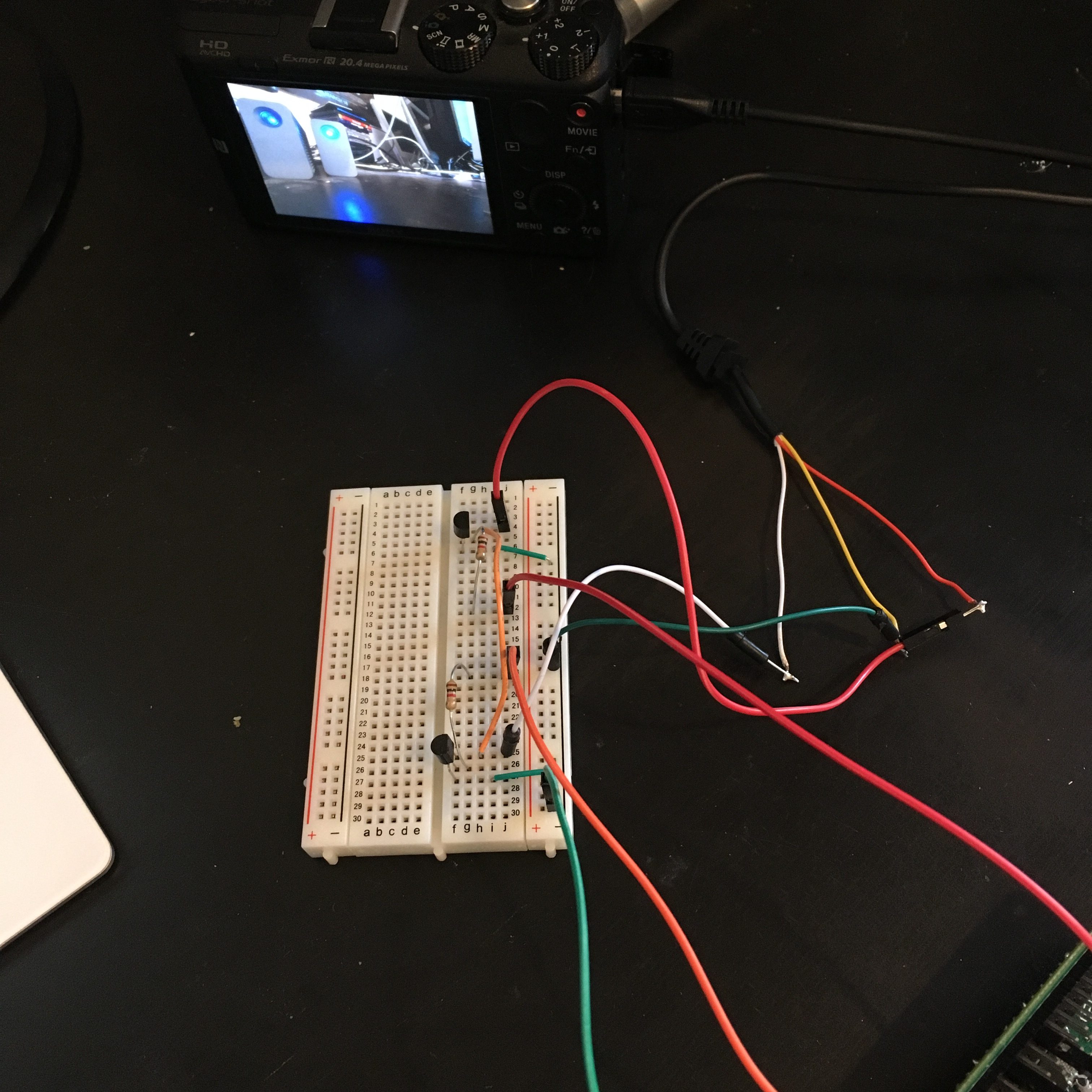

Avec un compact

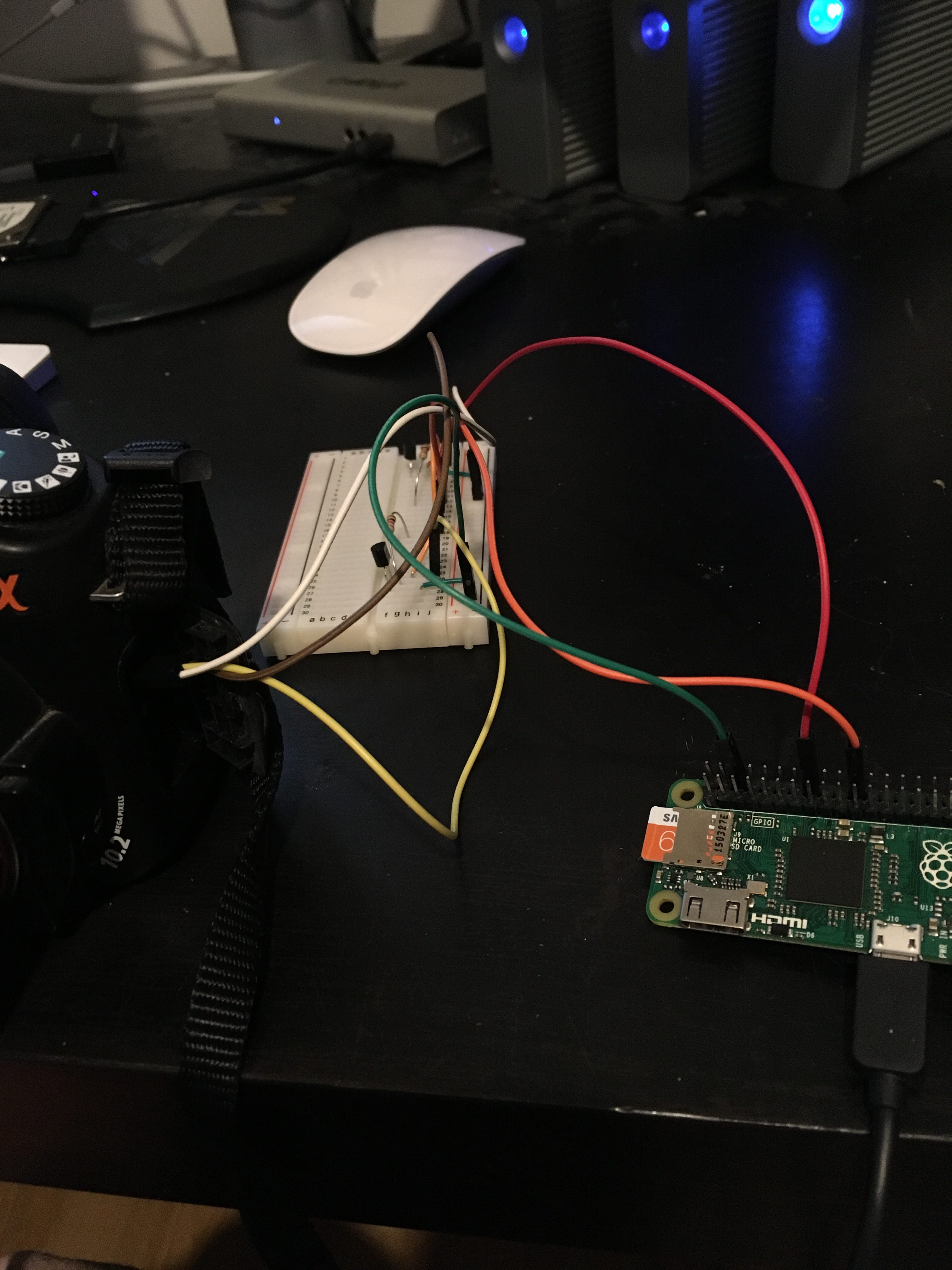

Avec un reflex
En action, sans les mains.
Pour l’installation, j’ai triché : quelqu’un a développé le tout avant moi. Donc, en quelques lignes.
sudo apt-get update
sudo apt-get install python-pip
sudo pip install bottle
sudo git clone https://github.com/dmpop/sony-rpi-remote.git
cd sony-rpi-remote
sudo ./server_sony_rpi_remote.py
Ca lance l’interface Web sur le Raspberry Pi, à l’adresse http://IP:8080. C’est bien optimisé pour un usage sur iPhone et ça permet la prise de vue directe mais aussi – pratique – le time lapse. je suppose que le soft doit bien s’adapter à d’autres appareils photo, une fois le montage mis à jour.

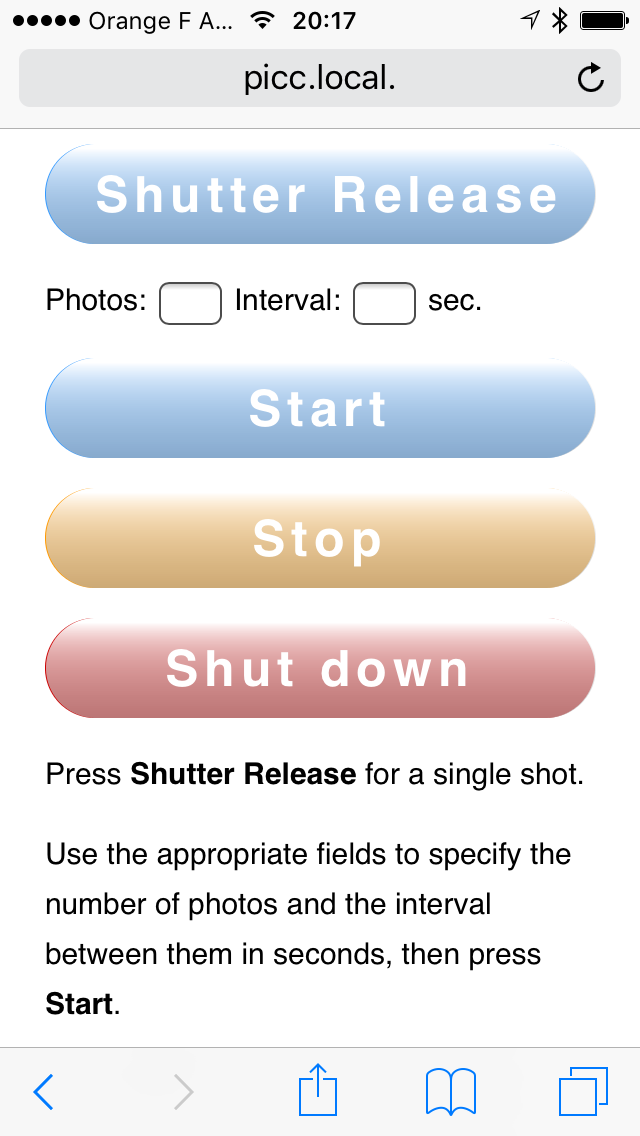

L’interface iPhone
Je suis en train de faire la même chose (en un peu plus complexe ;) ) avec un reflex Nikon (même principe pour la télécommande). Je mettrais les sources à disposition sur Github une fois tout terminé https://www.facebook.com/photo.php?fbid=10155958738913504&set=a.10155872693148504.1073741832.820763503&type=3
Bonjour, merci pour le partage de connaissance. J’ai fais le même circuit sur le Sony Alpha 200, l’appareil photo fait une mise au point lorsque je connecte mais quand j’appuie sur le bouton de l’interface, il ne se passe rien :-/
J’ai bien vérifié les pins que j’utilise.
Auriez vous une idée d’ou le problème peut venir?
J’utilise un Raspberry Pi Model B+ v1.2 (2014) et il n’y a aucune erreur ni warning.
Merci d’avance.
Désolé, ça fait un moment que je ne l’ai pas utilisé.
Attention quand même, le montage en image est sur un B, les GPIO du B+ sont pas tout à fait identique, donc c’est peut-être pas les bonnes broches. Faut aller vérifier sur le site de l’auteur, je pense : https://scribblesandsnaps.wordpress.com/2015/02/22/build-a-raspberry-pi-based-cable-shutter-release-for-sony-cameras/
Vu l’age du projet, y a des choses peut-être changée dans l’OS.
