Vu chez RR Auction, un prototype de Power Macintosh 9700. C’est un Mac particulier : il n’est jamais sorti commercialement, donc tous les modèles sont des prototypes.

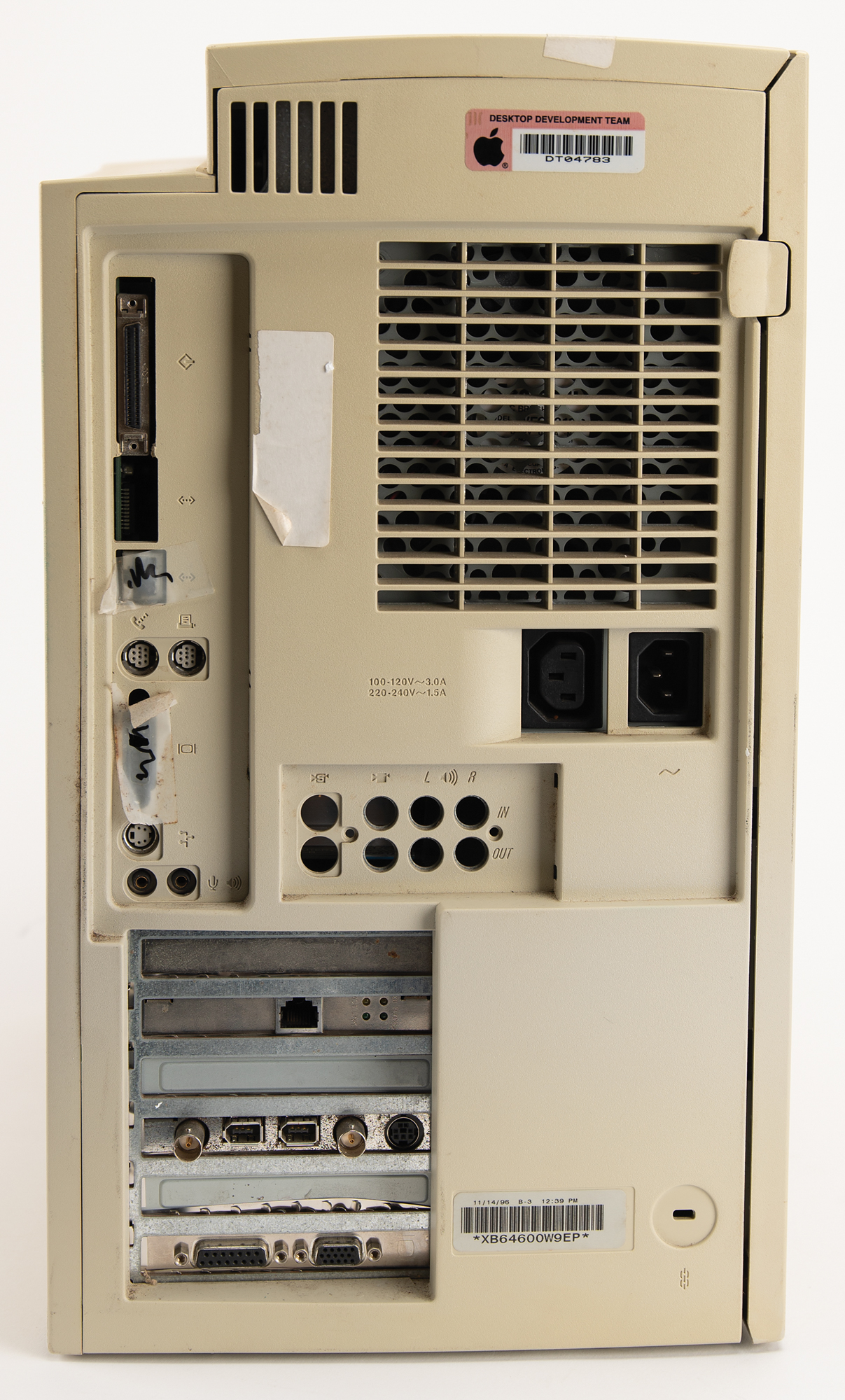

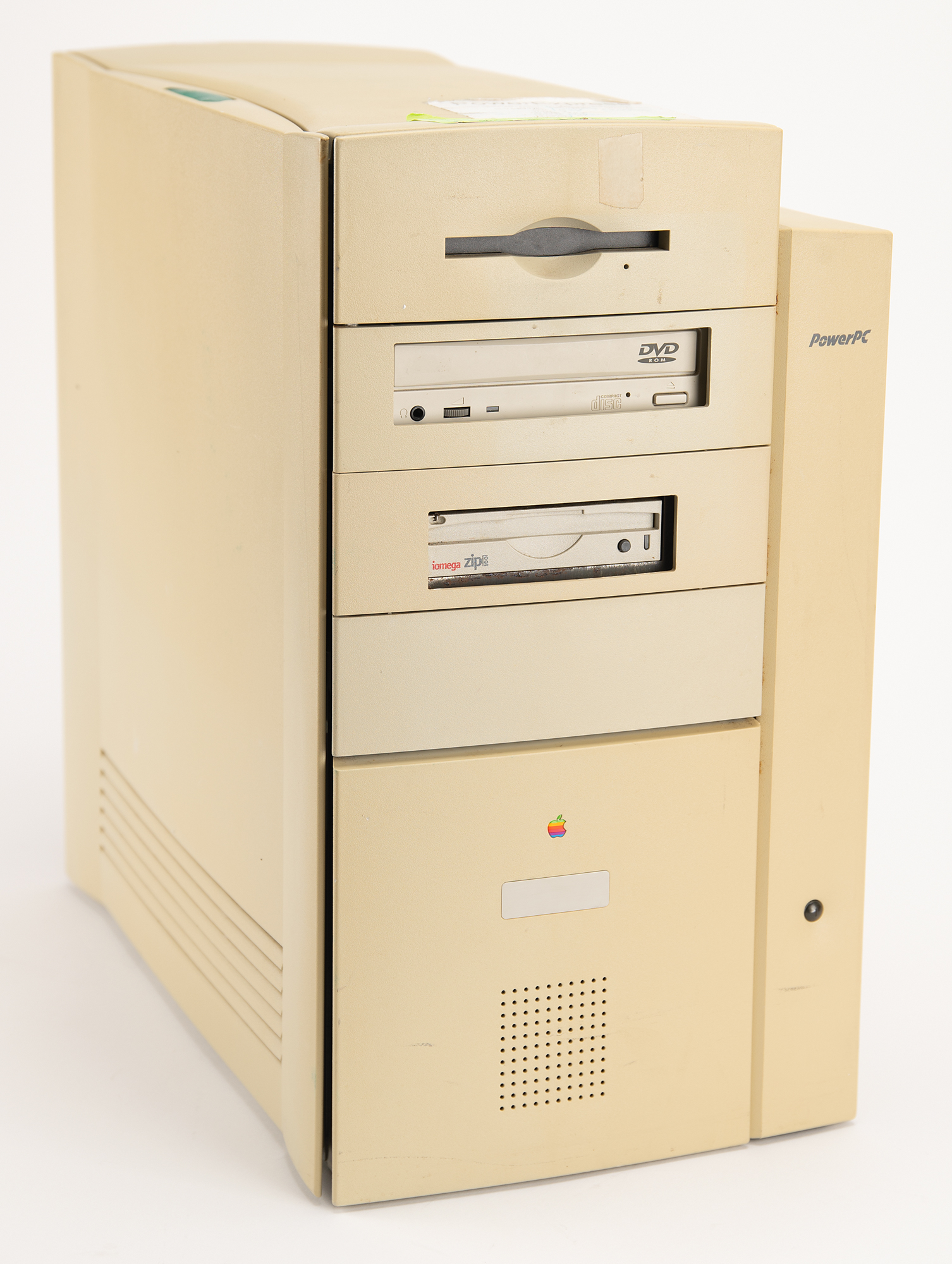

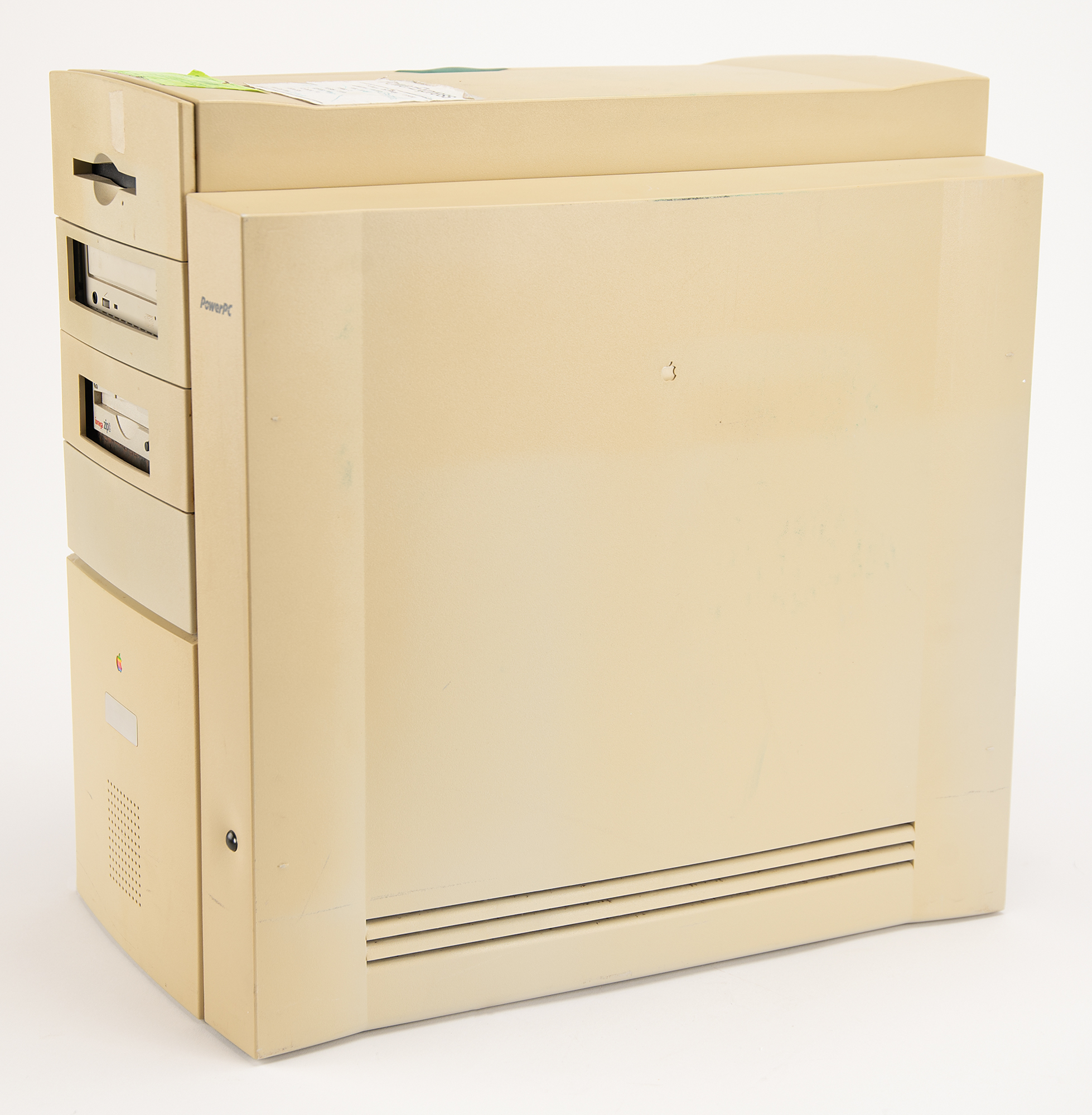

Il est estimé à 6 000 $ et n’a pas été vendu. Le Power Express (son petit nom) est le successeur du Power Mac 9600 et devait à l’origine être une version haut de gamme du Power Mac G3. Il a ici un lecteur de DVD-ROM, un lecteur ZIP (100) et un boîtier bizarre, car il manque des choses. On peut voir le SCSI avec une prise rare, deux ports série, de l’ADB et des prises audio. On peut aussi voir une carte réseau (probablement), une carte d’acquisition avec du FireWire et une carte vidéo avec des sorties DA-15 et DB-15, mais pas d’USB. Habituellement, les prototypes ont une carte A/V, absente ici. La description indique qu’il fonctionne et qu’un sticker donne la configuration.
Il y a beaucoup d’emplacements vides
Il serait intéressant de trouver un lien vers le son de demarrage et d’interruption, des sons bien spécifiques à ce modèle…
SCSI avec une prise rare , c’est quoi comme prise ?
Dans le cas présent, pas la DB25 habituelle des Mac
Rare sur les Mac qui sont passé au Firewire sur les génération suivantes. Mais on trouve ce type de connecteur sur des stations de travaille, qui ont continué avec les évolution de la norme SCSI.
Il me semble que c’est du 68 Contacts, Femelle, au pas de 1.27mm, mais je voit pas bien sur la photo (il y a aussi une version 50 Contacts)
https://fr.rs-online.com/web/p/connecteurs-scsi/8224790?gb=s
J’ai utilisé au travail une carte SCSI avec ce type de connecteur sur un Mac G5, je me souvient plus du modèle, mais il en existe d’autre
https://mecanomac.quebec/products/carte-pci-scsi-adaptec-aha-3940uw
la version pour les câble en version mâle sur cette photo (HD68 )
https://commons.wikimedia.org/wiki/File:Scsi-connectors.jpg
Bonsoir,
cela ressemble beaucoup à la prise SCSI de mon bondi blue (du SCSI3 de mémoire)
Clt
C’est l’interface du Wide SCSI, une variante du SCSI-2, avec un connecteur HD68pin.
Iomega vendait le Jazz (système à cartouche de 1Go) avec cette interface SCSI à l’époque.
De mémoire Apple ne l’a jamais implanté sur les G3 et a abandonné le SCSI sur les derniers G3…
Oui, ce n’est pas rare en SCSI (on le trouve de temps en temps dans les cartes d’extension) mais c’est rare dans les Mac par défaut, qui sont en DB25 généralement
Ce n’est pas du SCSI wide (68) mais du SCSI en prise « HD » 50 broches (prise qu’on retrouvait sur les Iomega Jaz).
Les PowerMac 7500/7600, 8500/8600, 9500/9600, et donc probablement celui-ci n’avaient pas d’IDE mais avaient 2 contrôleurs SCSI sur la carte mère, un lent SCSI 1 (5Mo/s) et un rapide SCSI 2 (10Mo/s) les deux en « narrow » (50 broches).
Ici impossible de dire si on est en SCSI 2 (10Mo/s) ou 3 (20Mo/s) mais on est bien en narrow 50 broches (8 bits).
je dis une connerie : sur ce proto 9700 y a un lecteur DVD donc certainement un controleur IDE comme sur les G3 beige.
par contre ces derniers n’ont que du SCSI 1 au lieu du SCSI 2 ou 3 narrow ici
