Le premier iMac, sorti en 1998 (il y a ~18 ans) réservait quelques surprises. Il était possible, à travers un connecteur propriétaire, de brancher une carte SCSI.
Sur la première génération d’iMac, Apple avait en effet laissé un connecteur propriétaire sur la carte mère. Appelé mezzanine, il fournissait en fait l’équivalent d’un bus PCI dans un format propriétaire. Quelques cartes à ce format existe : une Voodoo 2 (que je cherche) et deux cartes SCSI chez Formac. La première fait aussi office de carte TV, alors que la second – que je possède – se limite à du SCSI.
La carte propose un bus externe en SCSI 68 pins (VHDCI, je crois, une prise très fine) et des traces sur le PCB montrent qu’il est possible de brancher directement des nappes SCSI 50 broches ou 68 broches. En fait, le manuel de la carte montre une carte complète.
Cette version a des prises internes
L’installation nécessite de démonter entièrement l’iMac, la carte se place en effet sous la carte mère et un emplacement au niveau des connecteurs permet de sortir la prise. Après l’achat d’un câble et la mise à jour de la carte – obligatoire avec les derniers firmware d’iMac – en version 1.4.9 au minimum, ça fonctionne. Il suffit d’utiliser les outils de Formac (ou le SCSI Manager d’Apple) pour formater et monter les périphériques. La carte de Formac est compatible SCSI-3 (Ultra Wide SCSI), soit 40 Mo/s au maximum. Mac OS 9 reconnaît parfaitement la carte et permet de démarrer directement sur un périphérique.

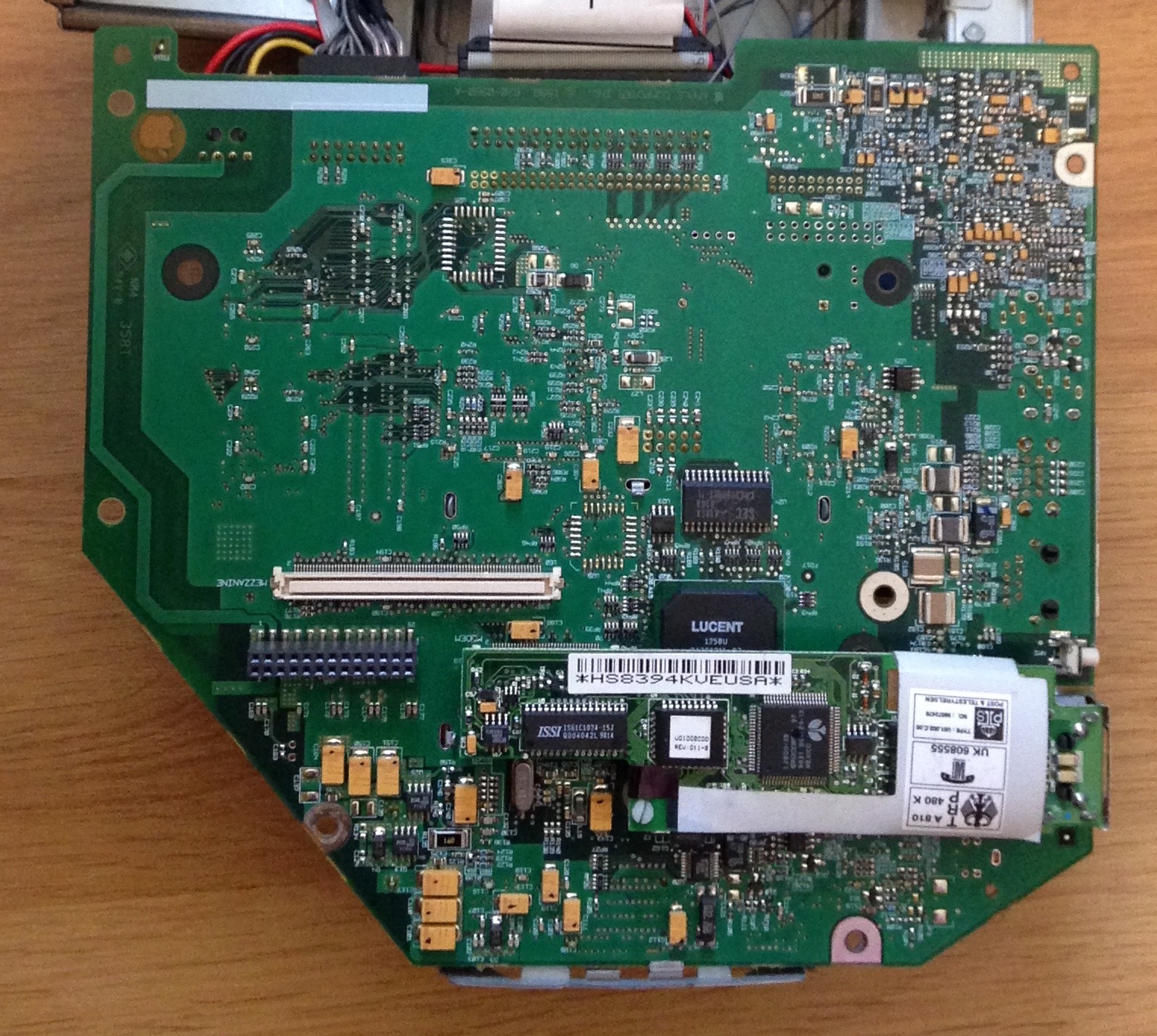

Le port mezzanine (en blanc)

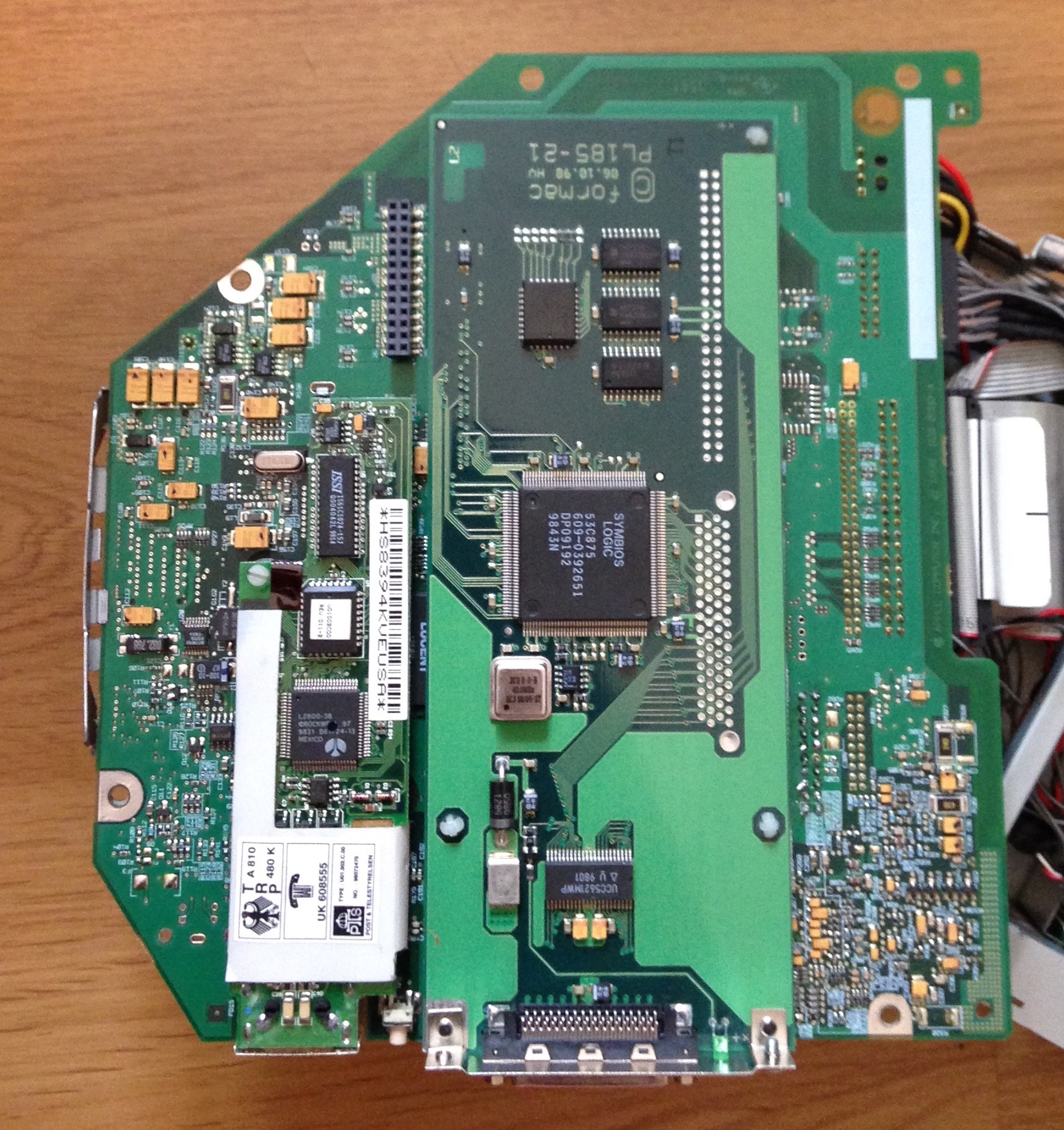

La carte installée

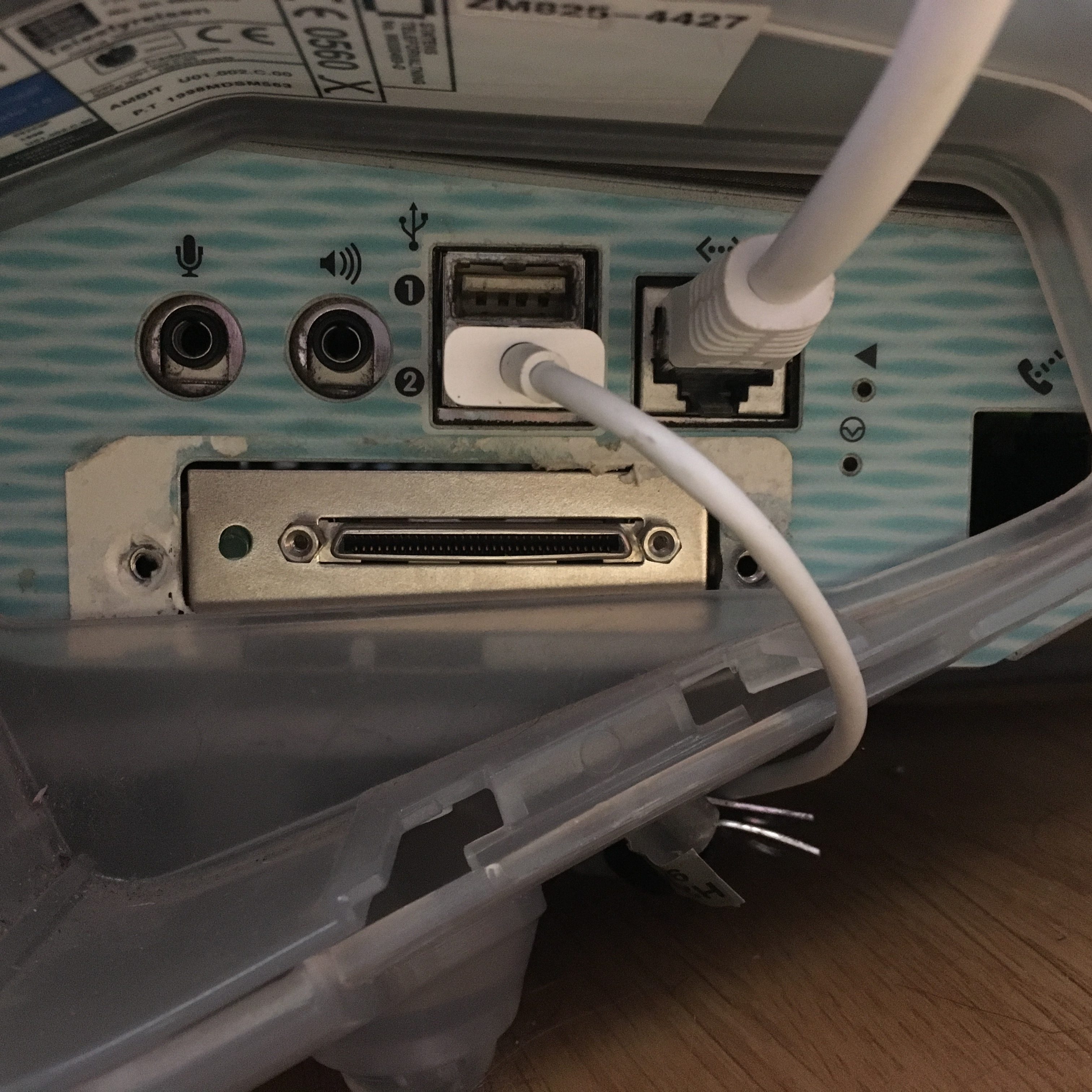

La sortie
Pour les tests, j’ai utilisé un vieux disque dur externe de 1 Go et un Syquest 270 Mo, sans problèmes particuliers à part la valse des adaptateurs et des câbles, un classique en SCSI.

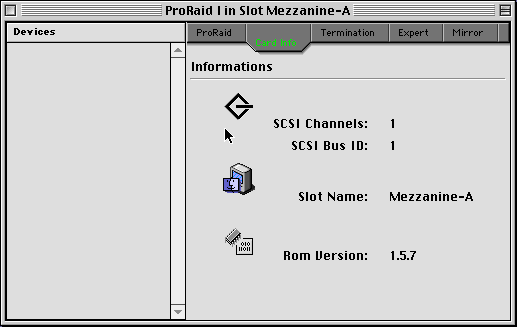

L’outil voit la carte

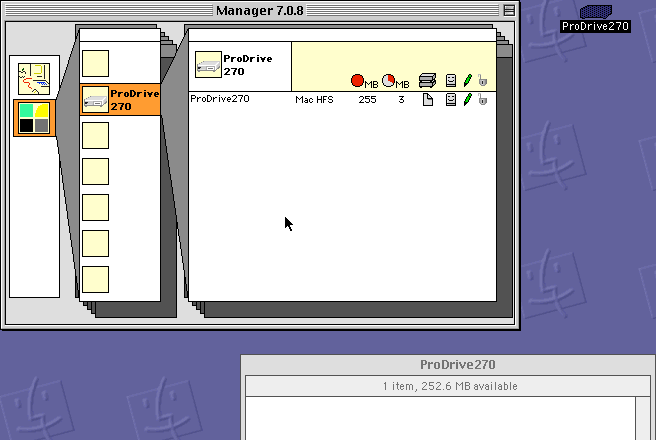

Un Syquest 270 Mo (monté)

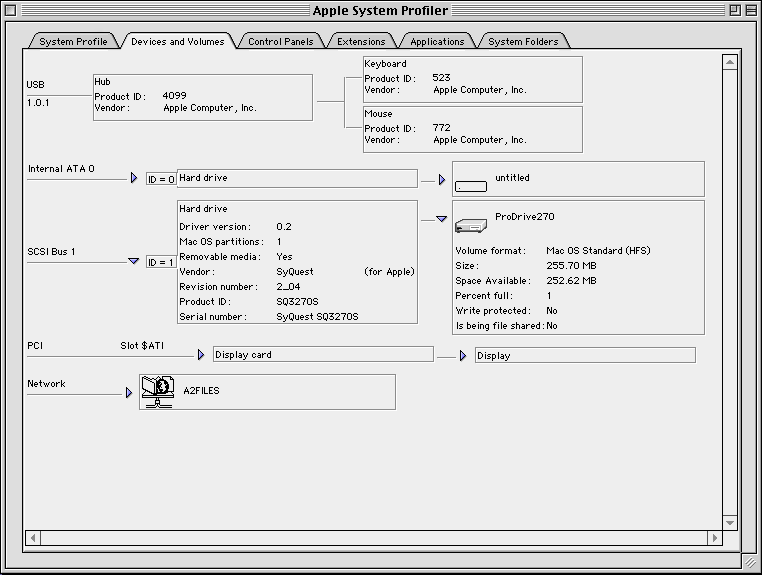

On peut démarrer dessus
je n’ai jamais utilisé les outils formac, pour formater, cela fonctionne avec ceux d’apple (OS8.6)
« »Mac OS 9 reconnaît parfaitement la carte » »
Je suis étonné, à l’époque, il y avait eu des alertes de partout sur le passage à OS9 qui désactivait le port. Je n’ai donc jamais fait le saut de peur de voir mon iproraidTV se transformer en brique.
Oui, alors je n’ai pas parlé du souci, mais il existe.
En fait, une mise à jour du firmware de l’iMac bloquait en partie le port mezzanine mais une mise à jour de la carte le réglait.
C’est la même chose avec le lecteur de disquettes interne : à l’époque, les gens accusaient la mise à jour de firmware de l’iMac, mais c’était un peu plus compliqué que ça, en gros, c’était la ROM (logicielle sur l’iMac).
