Quand Apple modifie l’écran dans le carton, mais pas dans le manuel

A la fin des années nonante, Apple avait visiblement pensé sortir son moniteur Apple Studio Display – un cathodique de 17 pouces – avec une prise vidéo « Apple », c’est à dire une DA-15 (15 broches sur deux rangées). Mais il est sorti avec une prise DE-5 (VGA, 15 broches sur trois rangées)… sauf dans le manuel.

Les deux manuels du moniteur montrent bien une prise sur 2 rangées, utilisée sur les Mac depuis un bon moment à l’époque (dès le Macintosh II dans certain cas). Mais l’écran est sorti avec une prise « VGA » et cette addendum indique bien que le manuel se trompe, et que le moniteur est livré avec un adaptateur pour les vieux Mac.

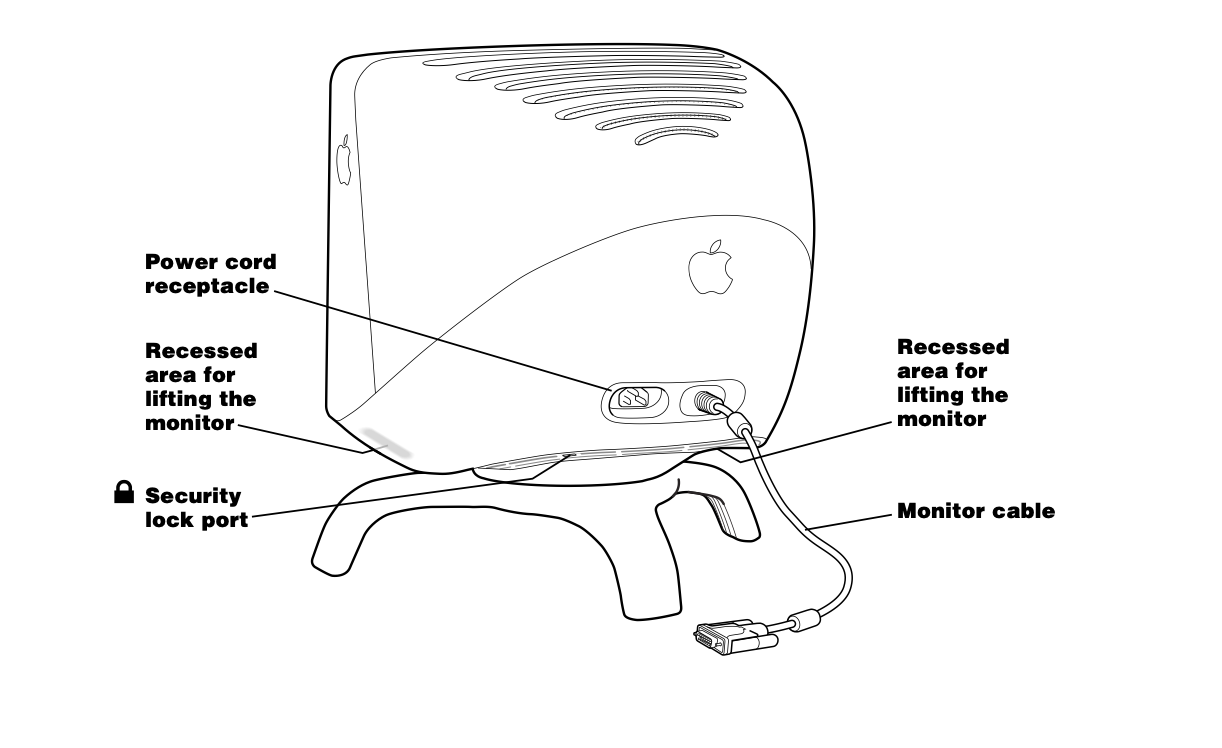

On voit bien la vieille prise

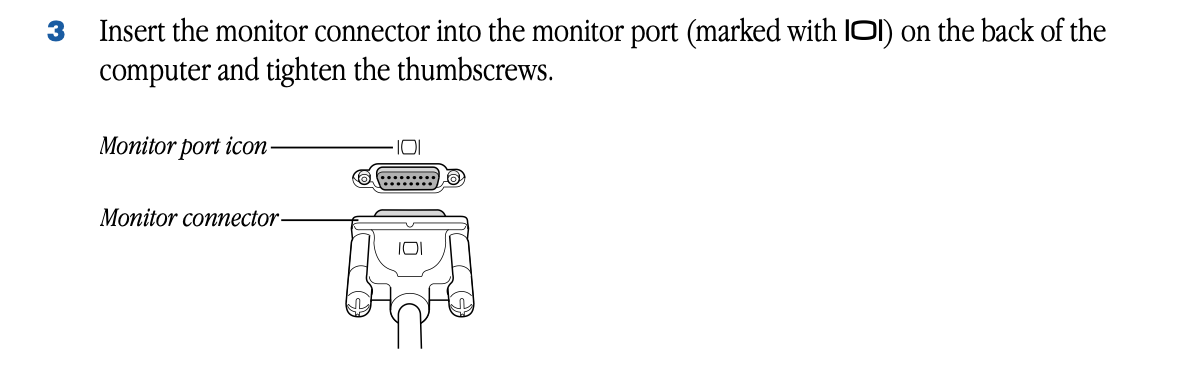

L’ancienne

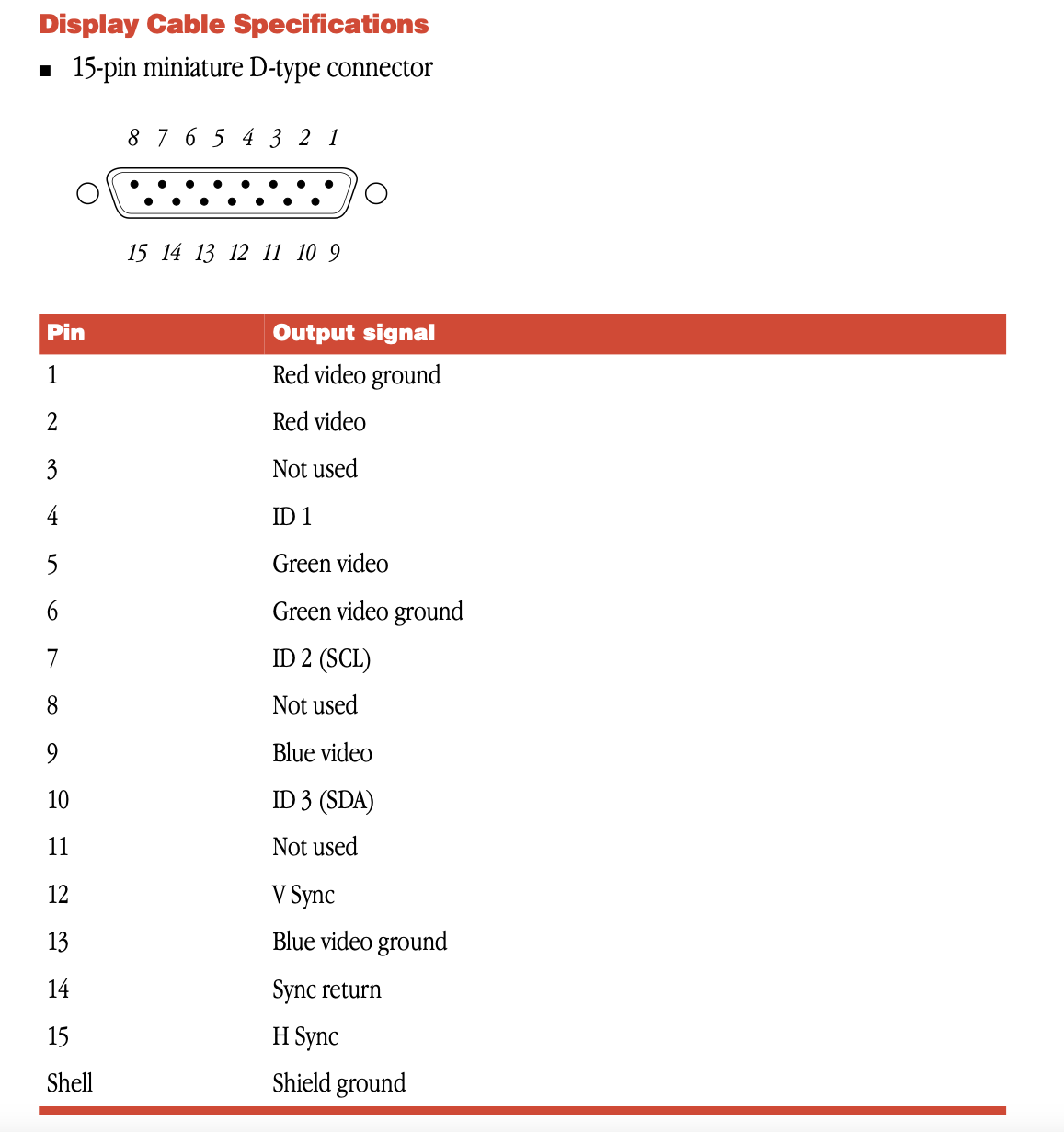

Le brochage

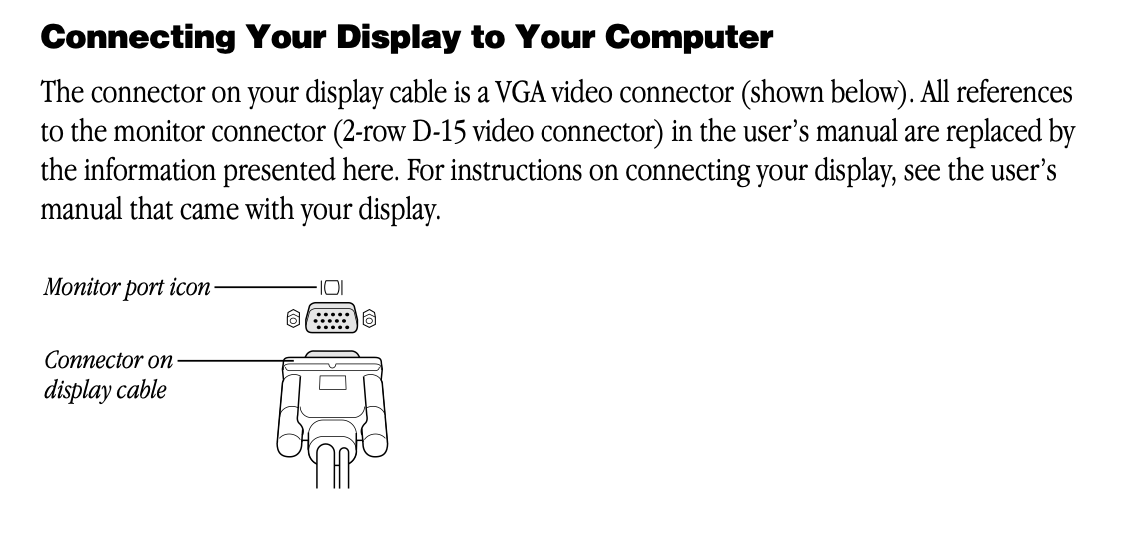

La version corrigée

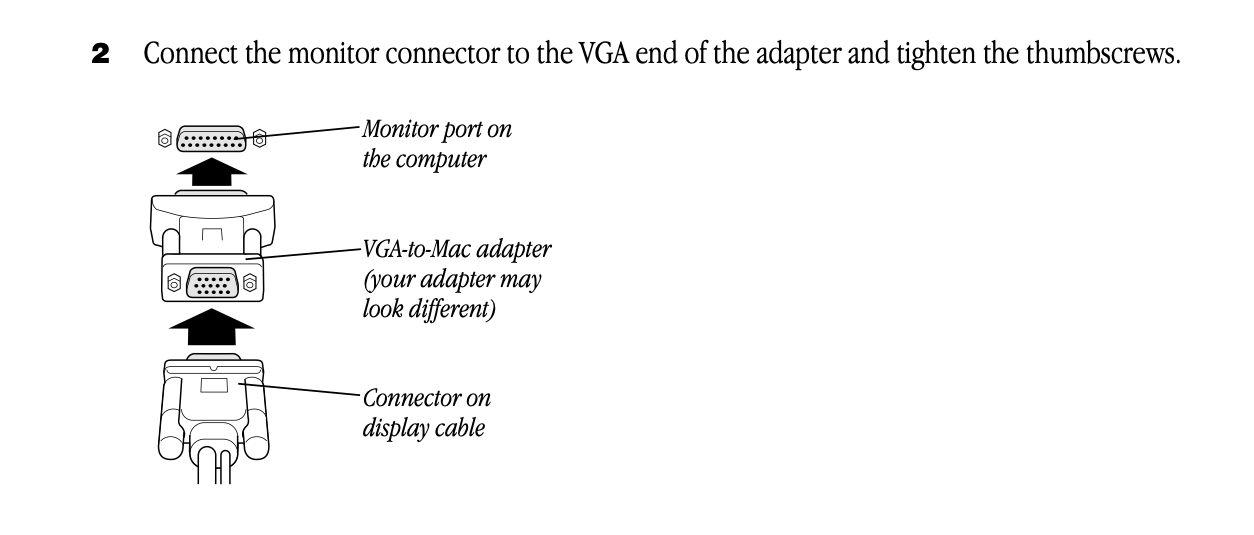

Avec un adaptateur

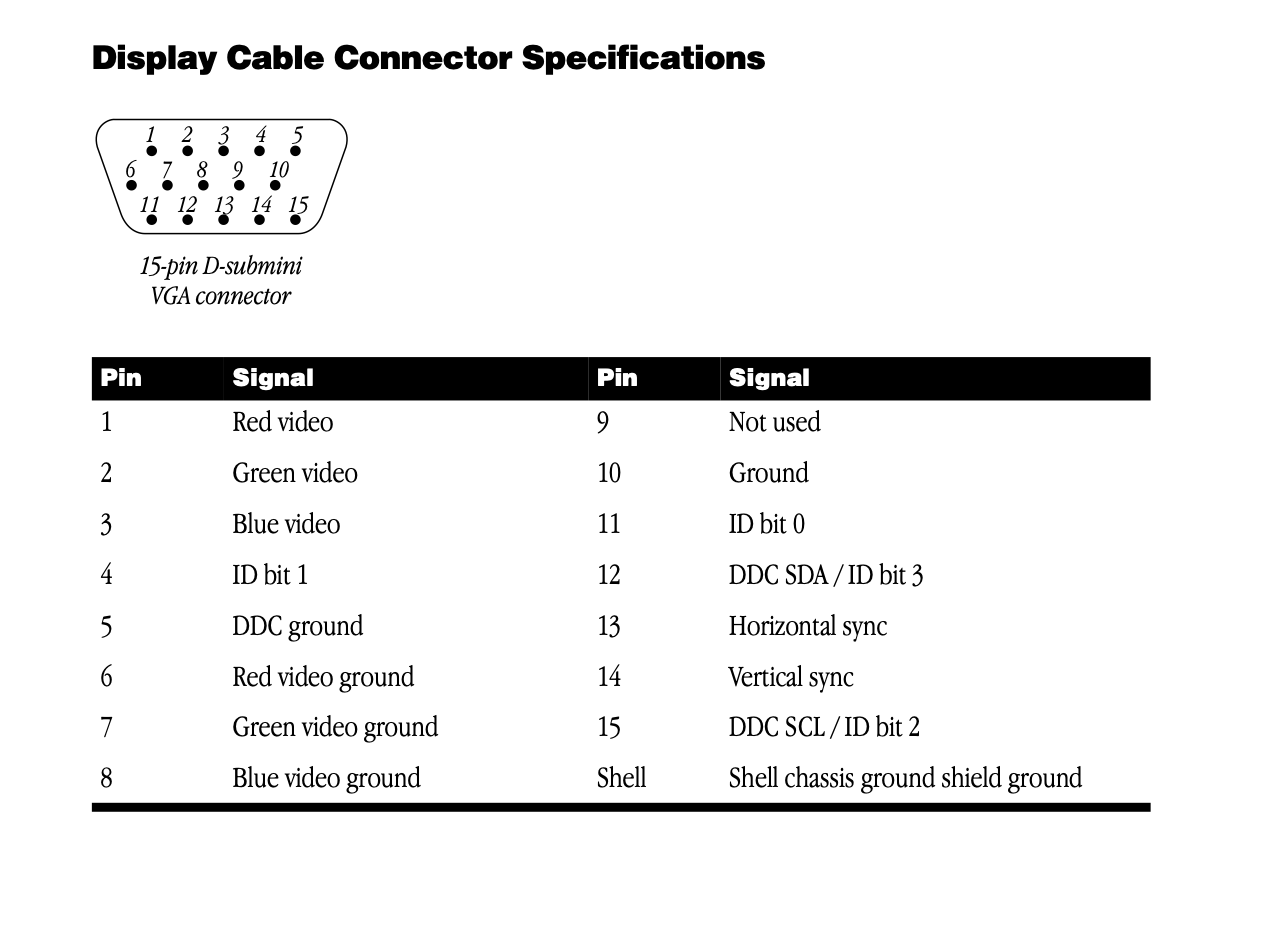

Le brochage corrigé

La raison du changement n’est pas claire, mais l’écran est sorti à la même date que le Power Mac G3 Bleu, avec un design évidemment lié – le fameux Blueberry -, et le Power Mac G3 en question passait justement de la prise DA-15 – présente dans les Power Mac G3 Beige ou en interne dans l’iMac – à la DE-15 (VGA). Ceci dit, ce n’est pas le premier Mac dans le cas : dès 1997, les PowerBook 3400 utilisaient la prise « PC », plus compacte.

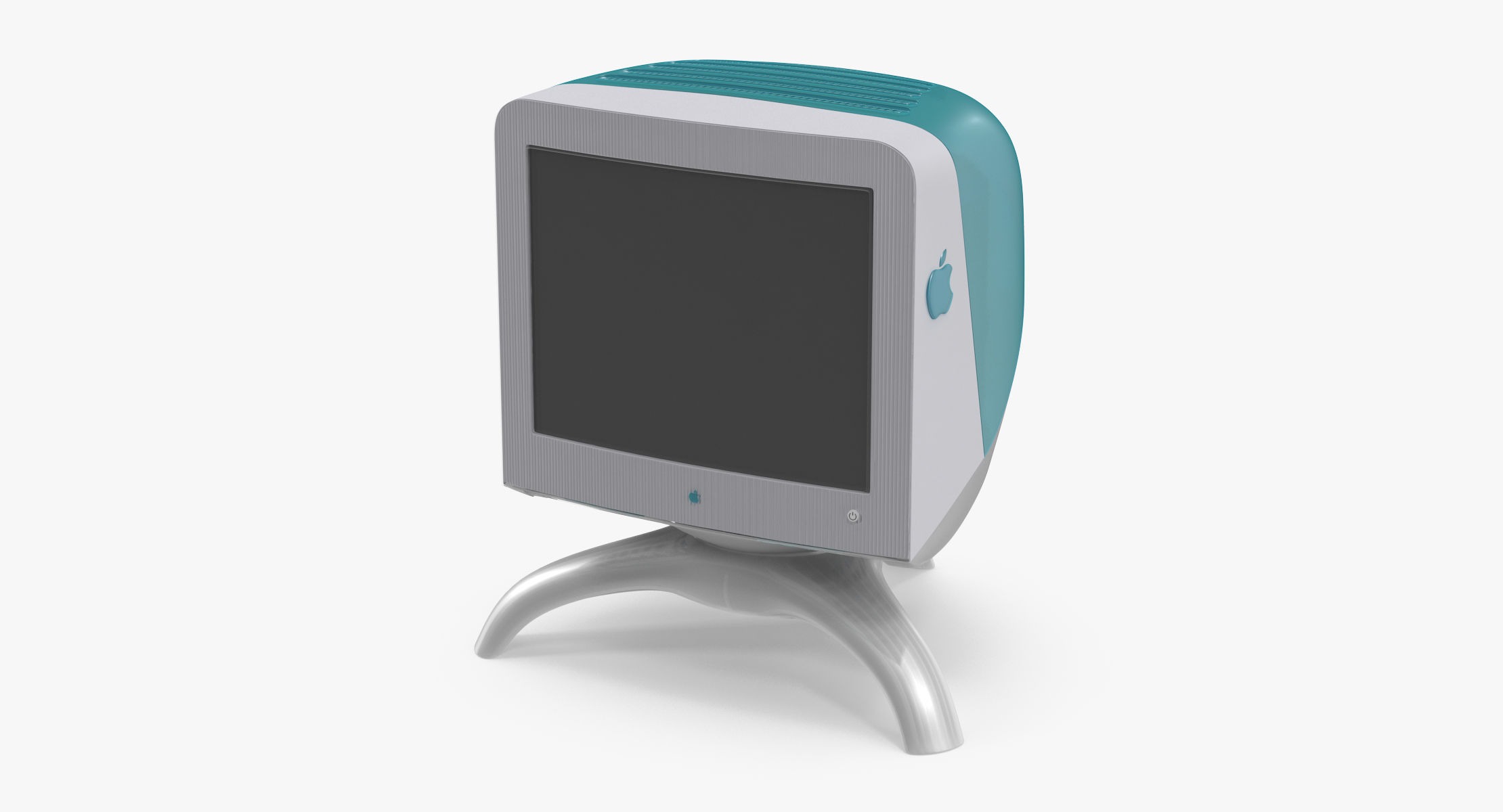

Un rendu 3D de l’écran (je n’ai pas trouvé de photo sympa)
