Lors d’un achat, j’ai reçu un périphérique bizarre : un adaptateur ADB avec une sortie en mini DIN (7 broches). Et je ne sais pas ce qu’il fait. Du coup, je cherche de l’aide.

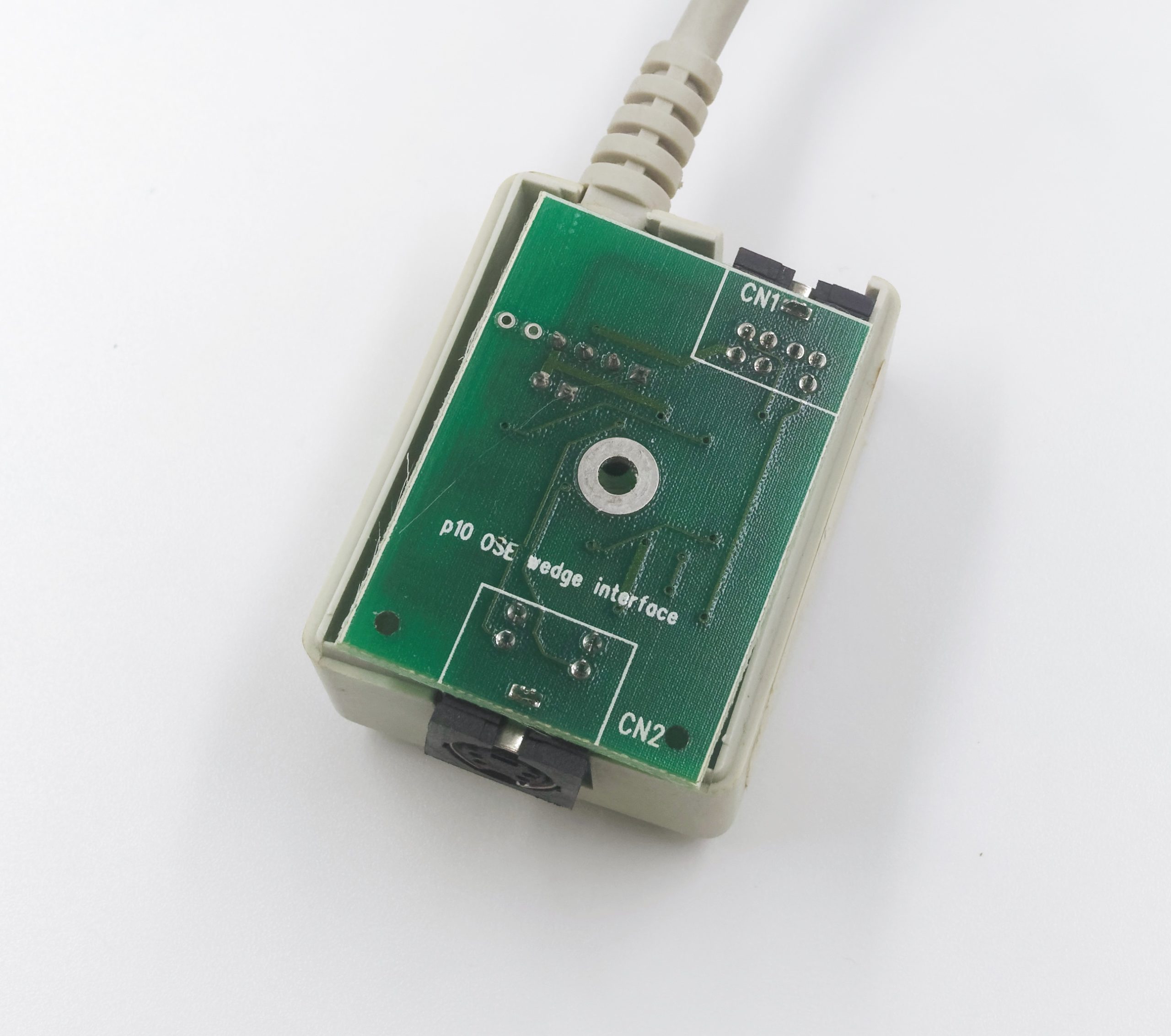

On a donc une prise ADB mâle, une prise ADB femelle et une prise mini DIN avec 7 broches. Ce n’est pas de l’ADB, du PS/2 (6 broches) ou du série Apple (8 broches). Sur le PCB, il est juste écrit p10 OSE wedge interface. En cherchant, c’est peut-être pour un lecteur de code-barres, mais sans certitudes (et je n’ai pas trouvé d’appateil avec la prise). Si vous avez une idée, ça m’intéresse.

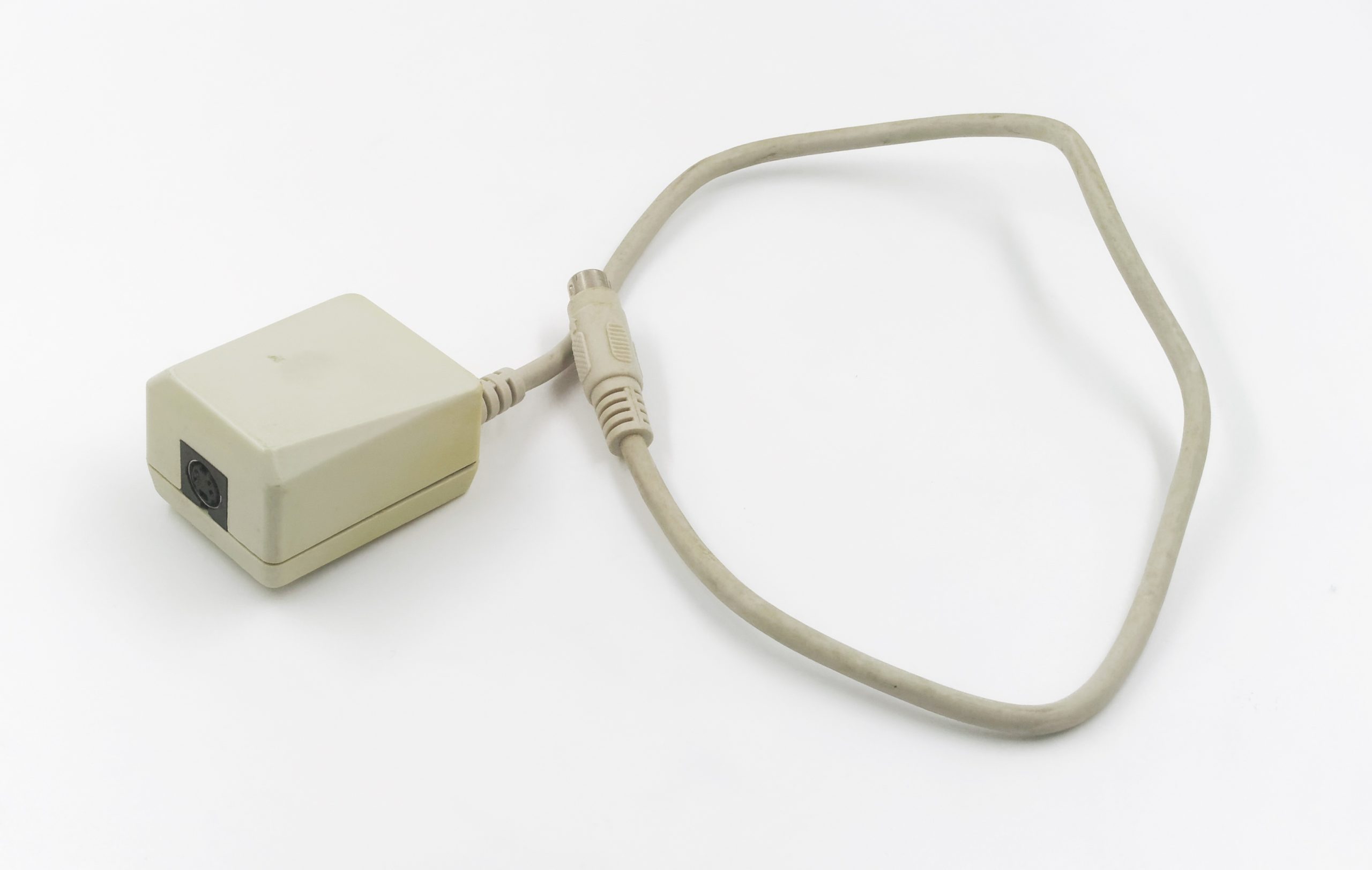

L’adaptateur

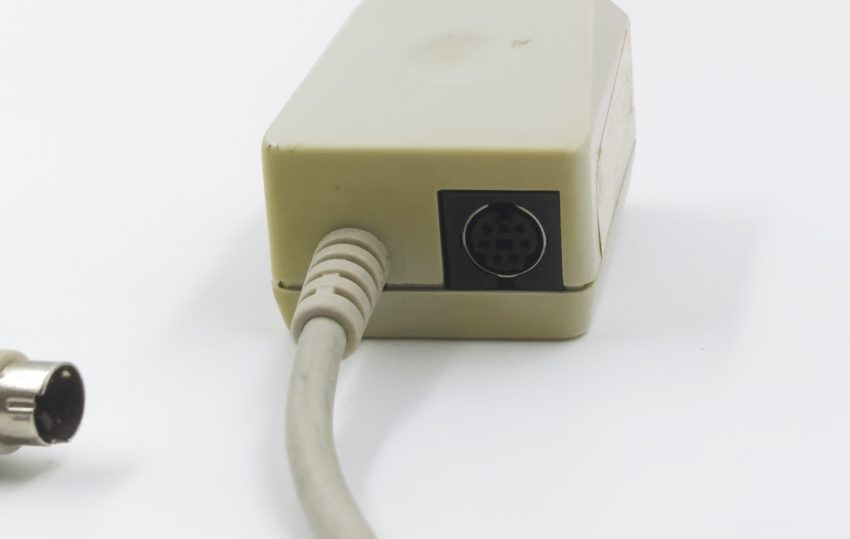

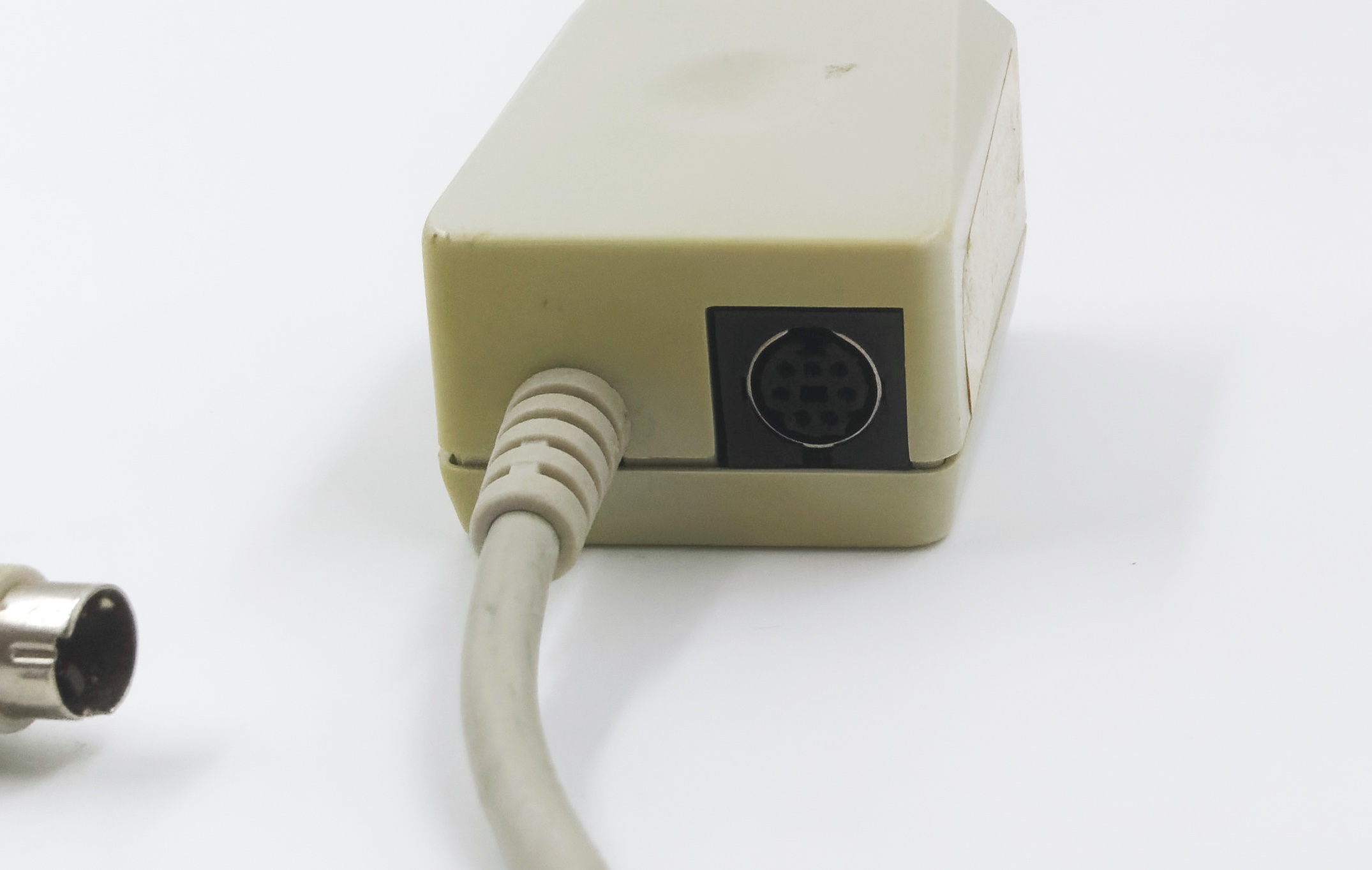

De l’ADB

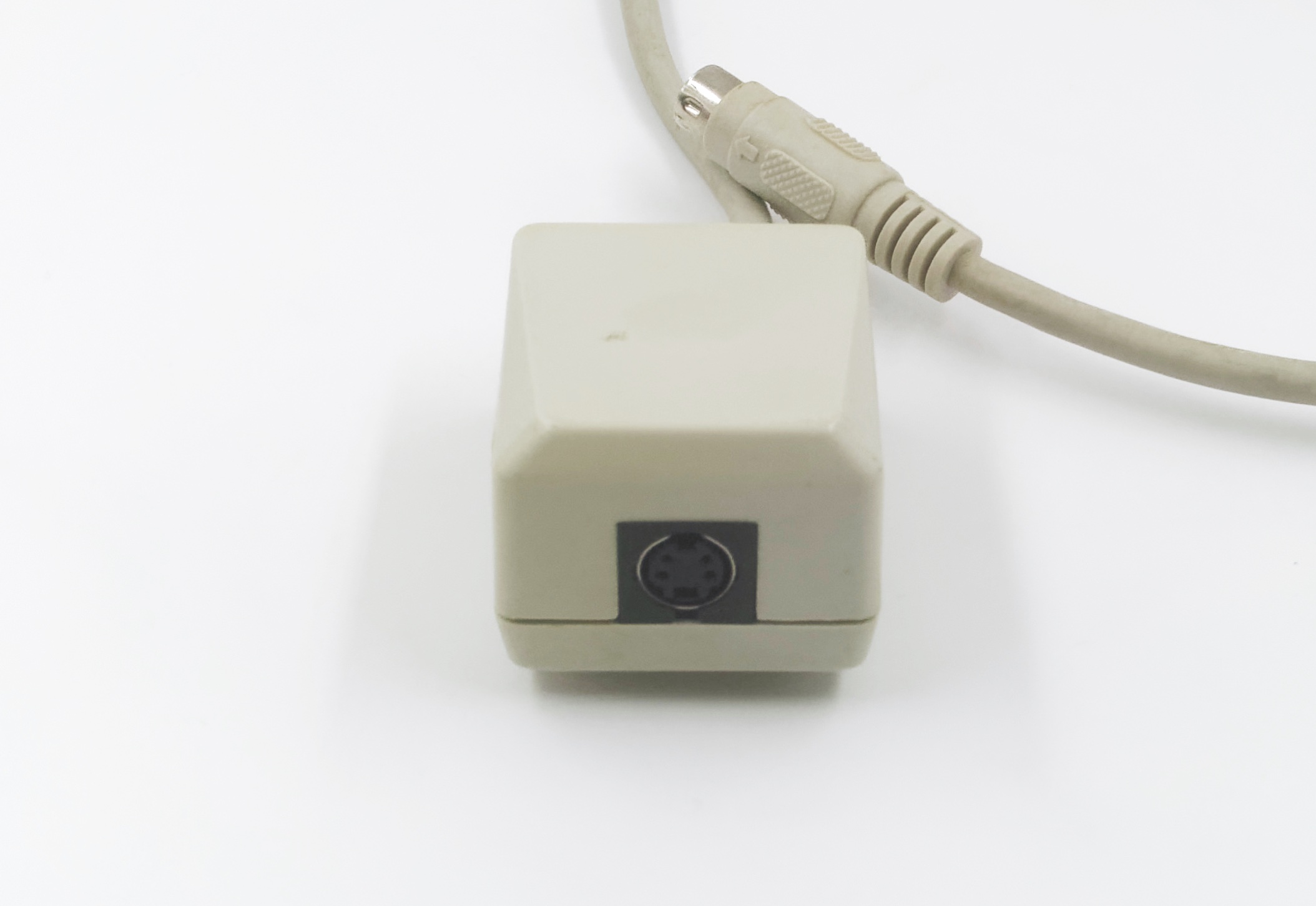

Du mini DIN 7
Il y a visiblement une conversion
ce n’était pour un lecteur de code barre en ADB ?
@ Nicolas
Tu dois avoir raison mais a priori, c’est l’inverse :-) :
un lecteur codebarre en PS2 (2 adb, 1 minidin)
@ Lapin
On avait des adaptateurs qui ressemblaient à ça, à l’époque, pour mettre les douchettes sur nos macs.
Si c’est vraiment du PS2, tu devrais pouvoir tester un periph avec cette connectique, non?
C’est pas du PS/2. Le PS/2, c’est 6 broches, là, y en a 7
Aie, moi, les connecteurs, c’est pas trop mon truc, tout ce dont je me souvient, c’est que ça ressemblait à ton machin :-))
A noter que le mini din 7 broches est parfois utilisé pour le S-vidéo et… le commodore mais le rapport avec l’ADB ????
Encore que, si j’ai bien compris le S-vidéo classique utiliserait une prise 4 broches, on sortirait alors de l’environnement mac
A++
Oui, de base, le S-Video, c’est 4 broches, comme l’ADB (on peut intervertir les câbles)
Hello,

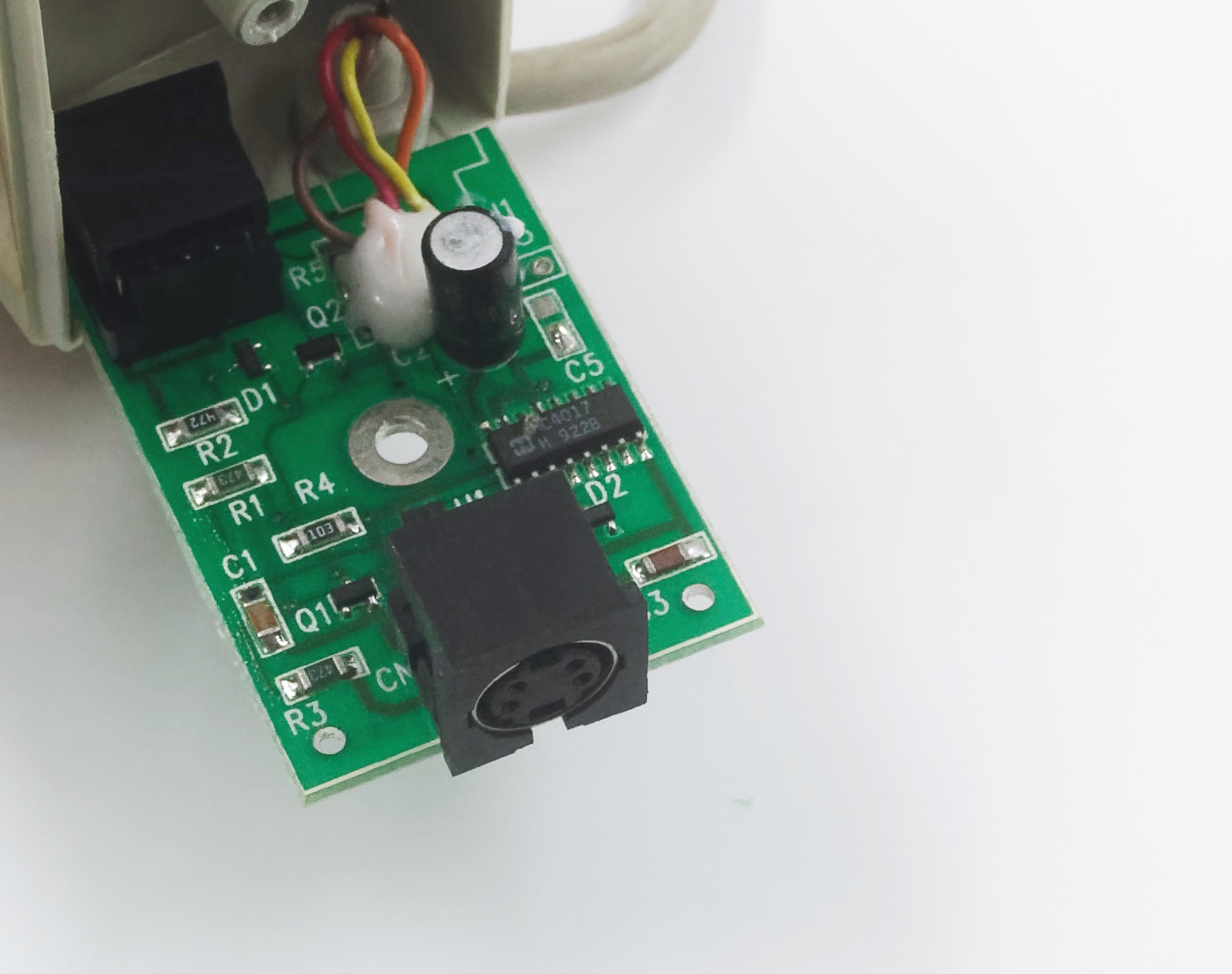

La puce semble être un compteur à décalage (HC4017, à confirmer?), l’adaptateur est donc actif mais loin d’être suffisant pour s’identifier sur un bus ADB. Étrange!
Pour du modélisme ferroviaire ? Commander a partir de l’ordinateur un réseau.
J’ai vue une sortie mini DIN7 sur une commande de « Central Station »
https://www.jura-modelisme.fr/42875/marklin-ma60226-centrale-station-3.jpg
https://www.fnac.com/mp21478917/Marklin-60124-Cable-adaptateur-Universel-10-poles-vers-7-poles/w-4
— Lors d’un achat —-
Faudrait savoir ce que tu as acheté
Est-ce un seul objet? dans ce cas il est en rapport (ou le vendeur le croit) avec cet objet tout aussi mystère pour nous
Est-ce un lot ? et dans ce cas il faudrait savoir si c’est uniquement des objets mac ou un mélange…
Coté station marklin, le schema est là
https://streaming.maerklin.de/public-media/anleitungen/CS3_Manual_EN_final-lo.pdf
la première station est sortie en 2005 et semble beige
A++
Un Mac quelconque, et le vendeur ne se souvient pas à quoi servait l’adaptateur.
C’est visiblement assez vieux (ADB oblige)
Bonjour,
J’adore ce genre de défi, mais je n’ai pas réussi à trouver, même un début de piste !
Les seules images et info que je trouve sont celle de ton article :-D
Le mystère reste entier, mais on va chercher encore !
Merci encore pour ce blog !
Nicolas
Bonjour Pierre,
C’est bien une interface wedge (clavier) pour lecteur de code barre.
Probablement pour un scanner ancien avec émulation crayon (wand), d’où le nombre de pins important dans le connecteur sur lequel ce lecteur devait se brancher.
Les stations Märklin connectées sont bien trop récentes, l’ADB avait déjà été abandonné depuis longtemps.
Bonjour,
Cela ressemble à un connecteur rs422 https://macgui.com/news/article.php?t=434
