Il y a quelques années, j’avais parlé de la sortie vidéo que j’avais ajouté sur mon Mac du 20e anniversaire et dans un Power Mac 5300. C’est un accessoire Apple (M4099LL) qui ajoute une sortie vidéo DA-15 dans de nombreux modèles de Mac, notamment ceux avec un moniteur intégré. Et daanvdl a créé une reproduction moderne.

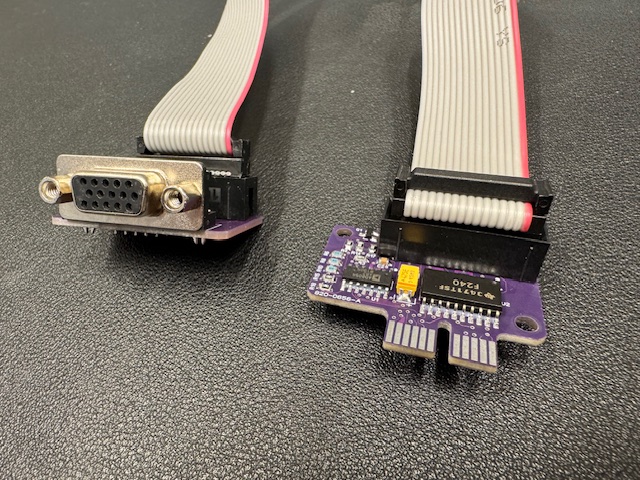

C’est open source, avec des composants trouvables en 2025. C’est compatible avec les LC 580, les Performa 5200, 5300, 5400 et 5500 mais aussi avec le Mac du 20e anniversaire, donc. On a d’un côté le connecteur qui se glisse dans l’emplacement des Mac (Apple nomme ça GIMO, je crois) et de l’autre une sortie VGA en DB-15. Un choix qui simplifie les choses : ça évite de devoir trouver un adaptateur DA-15 vers DB-15 pour connecter un moniteur (à peu près) moderne. Il ne vend pas l’adaptateur complet, mais il y a tous les composants nécessaires et le plan pour le PCB, donc si vous savez souder correctement, c’est jouable.
La sortie vidéo optionelle

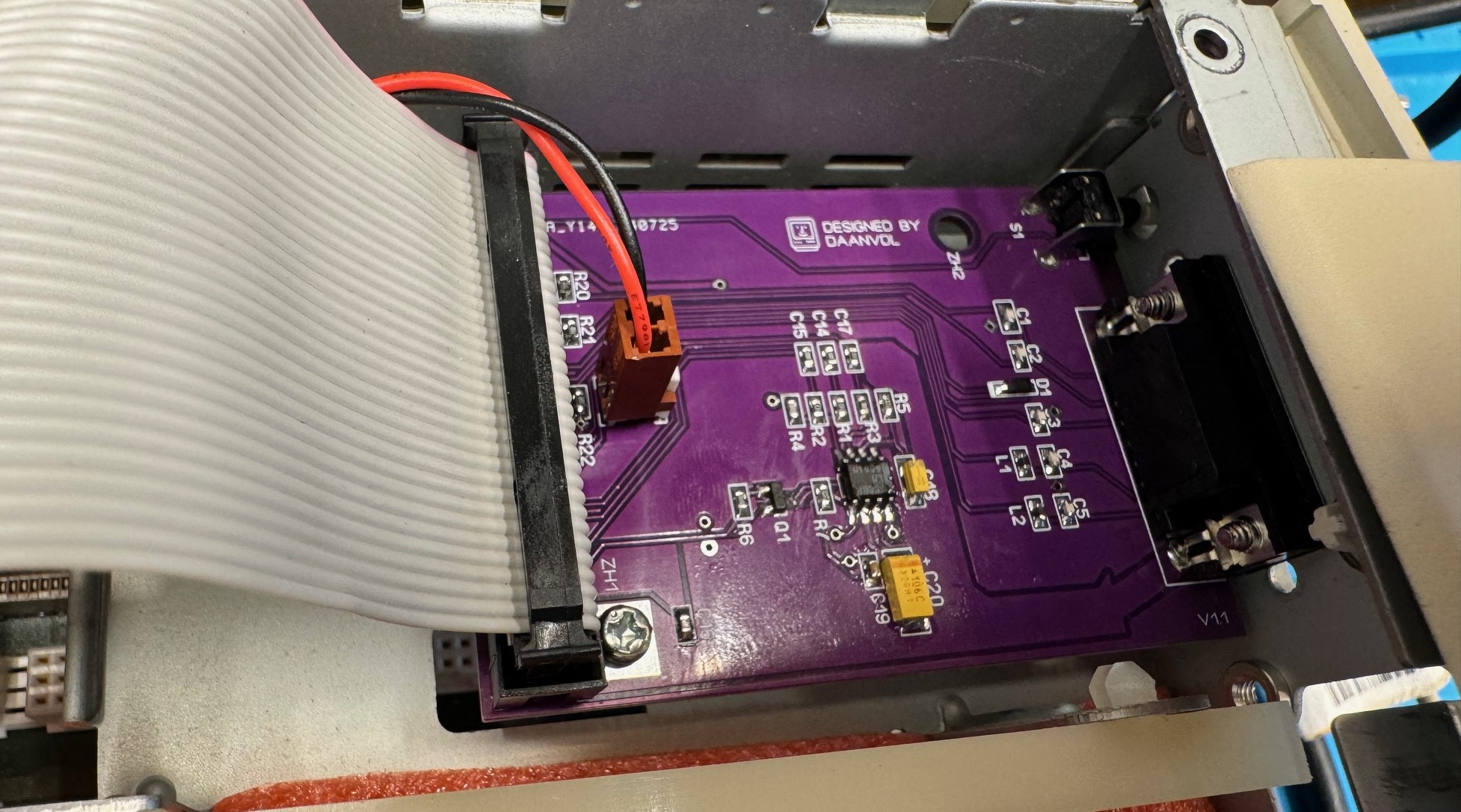

Il propose aussi un truc équivalent pour les Mac de la famille 630, de la famille 6200 et de la famille 6300. Ce sont des modèles de bureau avec une sortie vidéo qui est séparée de la carte mère, avec une petite carte placée sur le haut du boîtier. Il a effectué le même travail : des composants modernes et une prise DB-15 (VGA) au lieu du connecteur DA-15 Apple. Ça ne change pas fondamentalement les choses, mais ça évite un adaptateur dans la chaîne. Ce qui change, c’est que le premier projet est une sortie vidéo optionnelle pour des mac qui ont un écran intégré, alors qu’ici c’est une sortie vidéo de remplacement.
La sortie vidéo de remplacement
