Le Macintosh Portable, le premier Mac portable, avait une sortie vidéo, mais elle n’a jamais fonctionné. Et un utilisateur a donc décidé de cloner une carte vidéo de l’époque, et propose les plans sur GitHub.
Le Macintosh Portable avait en théorie une sortie vidéo : elle se présente sous la forme d’une prise DE-15 (la même que les sorties VGA) mais proposait un signal numérique. En réalité, elle transmettait directement le signal envoyé à l’écran interne. Apple avait prévu de sortir un adaptateur (la documentation existe) mais l’adaptateur a finalement été annulé. Il devait permettre de convertir le signal pour le sortir sur un écran ou un téléviseur.
Une sortie vidéo
Le VideoMacPacHack, lui, est différent. Andrew McPherson est parti d’une carte existante, sortie en 1991. La carte Video Pac Mac se connectait sur le Macintosh Portable (les, en réalité, il existe deux modèles) à travers son connecteur PDS interne. Pour simplifier, le PDS est un connecteur d’extension relié directement au bus du processeur 68000, donc assez rapide pour l’époque. Elle proposait une sortie 1 bit (comme l’écran interne) dans différentes définitions : 640 x 872 et 640 x 480 (pour des écrans Apple), 640 x 480 et 800 x 600 en VGA, quelques définitions atypiques, et du 272 x 208 (pour les TV). Elle était basée sur un FPGA avec un peu de RAM.

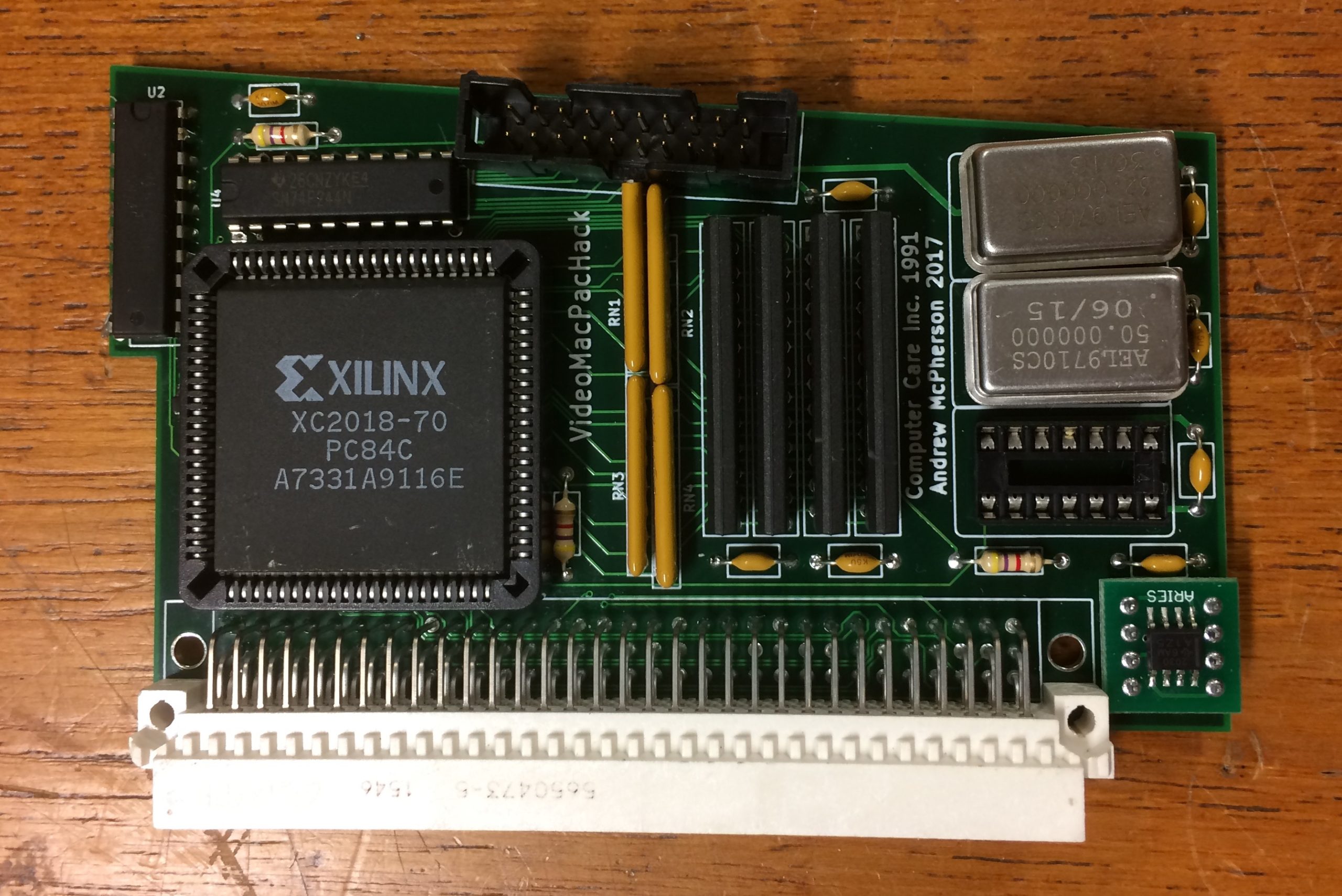

La carte

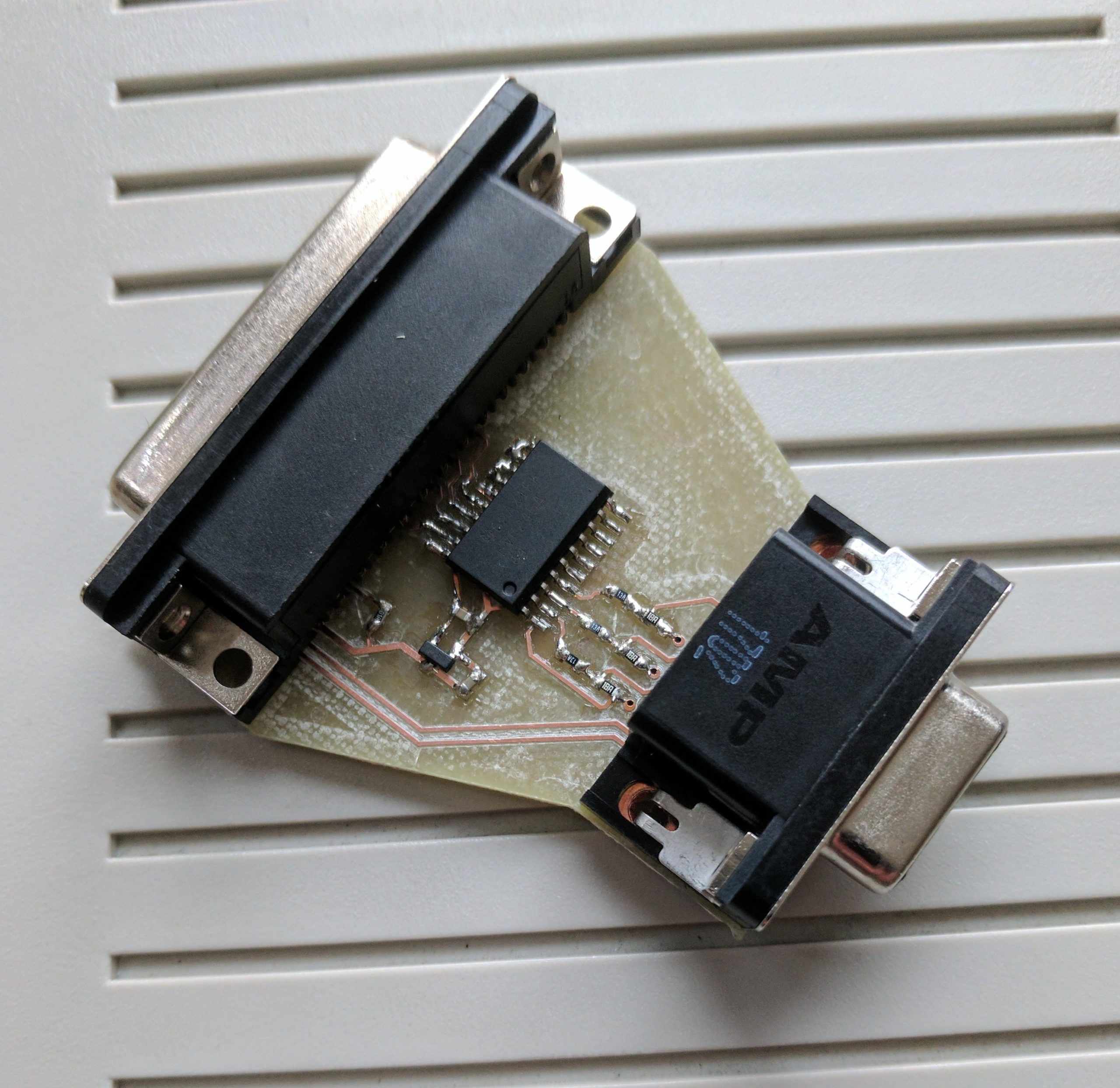

Le dongle
Le clone de la carte est assez proche de l’originale, mais avec quelques composants modifiés pour une fabrication plus simple en 2020. La carte nécessite un dongle pour récupérer la sortie et l’adapter aux différents types d’écrans, et un pilote qui propose les différentes définitions. Il y a quelques limites pratiques, qui datent de l’époque : le quartz doit visiblement être changé pour gérer certains écrans, le brochage du dongle pour la vidéo (TV) n’est pas connu, et la carte ne fonctionne pas dans les Macintosh Portable avec plus de 7 Mo de RAM. C’est un cas un peu particulier : à l’époque c’était visiblement la limite haute, mais il existe maintenant des solutions pour monter à 9 Mo.

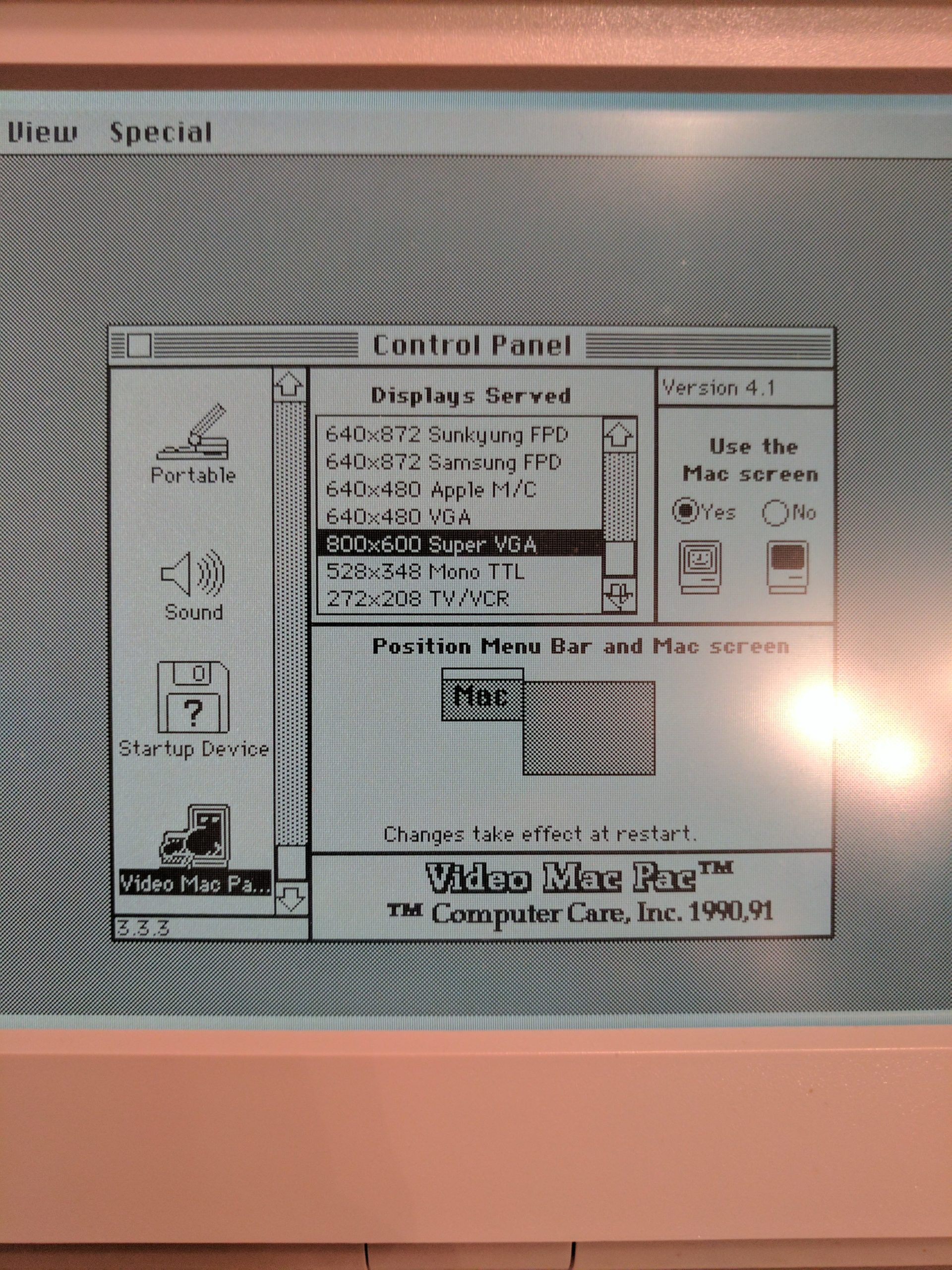

Le panneau de réglages

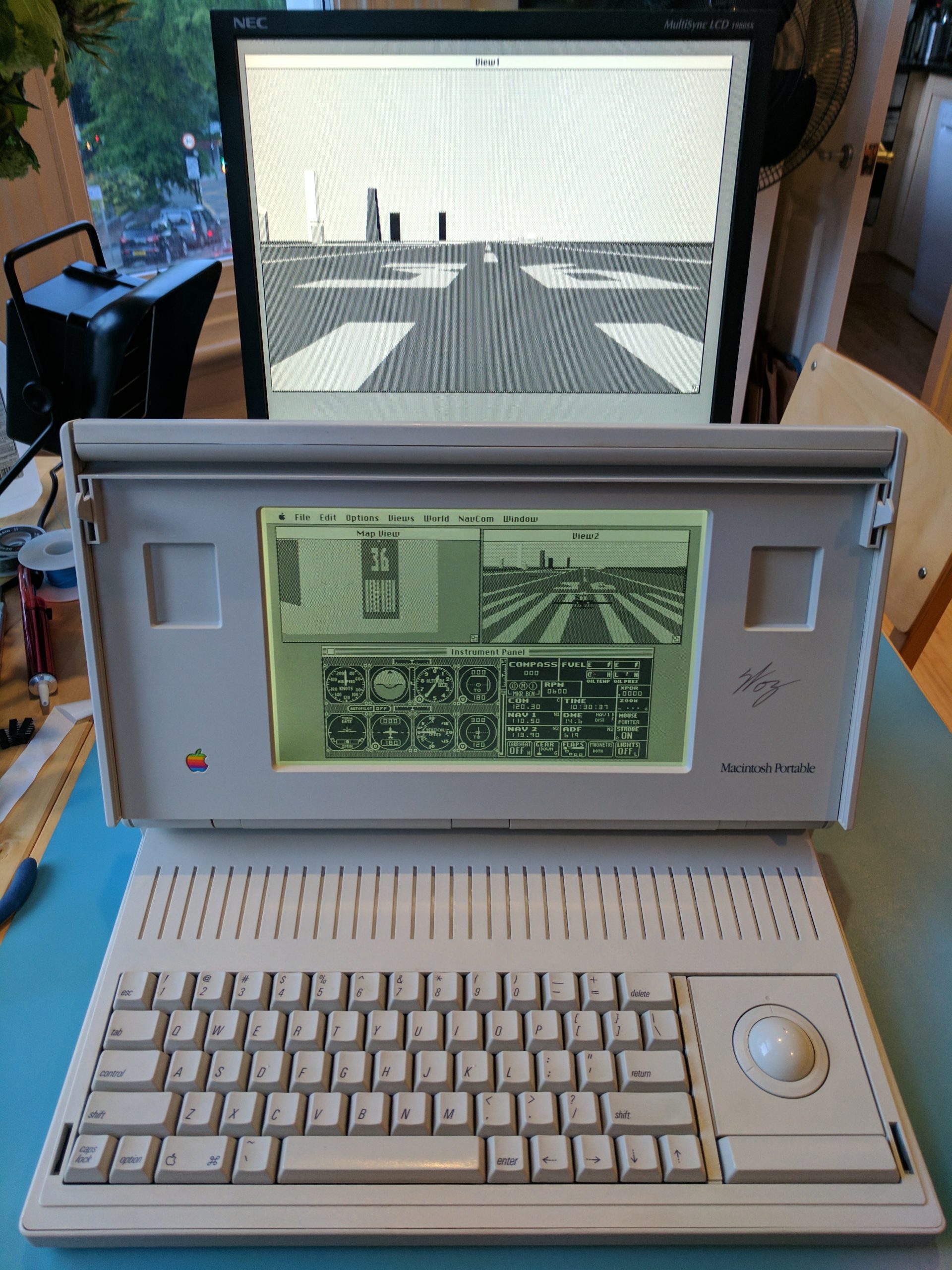

En tout cas, le projet est intéressant pour ceux qui veulent ajouter un écran à un Macintosh Portable.
