J’utilise un Macintosh LC III pour mes tests assez régulièrement, et la machine est assez bruyante. Je me suis donc décidé à changer le ventilateur, et c’est moins simple que prévu.
La structure de la boîte à pizza est basique : il y a un ventilateur de 60 mm en extraction, qui va sortir l’air chaud de la machine. Il faut évidemment que le Macintosh soit fermé, et celui fourni par Apple à l’origine est assez bruyant. L’idée de base, évidemment, est juste de le remplacer. Mais il y a deux problèmes : Apple a câblé bizarrement son ventilateur et celui d’origine ne mesure que 15 mm d’épaisseur. Ma marque de prédilection pour les ventilateurs, Noctua, ne vend malheureusement pas de 60 mm en 15 mm d’épaisseur, mais uniquement en 25 mm. Vous trouverez bien des ventilateurs dans le bon format sur AMazon and co., mais vous n’aurez probablement pas le silence.

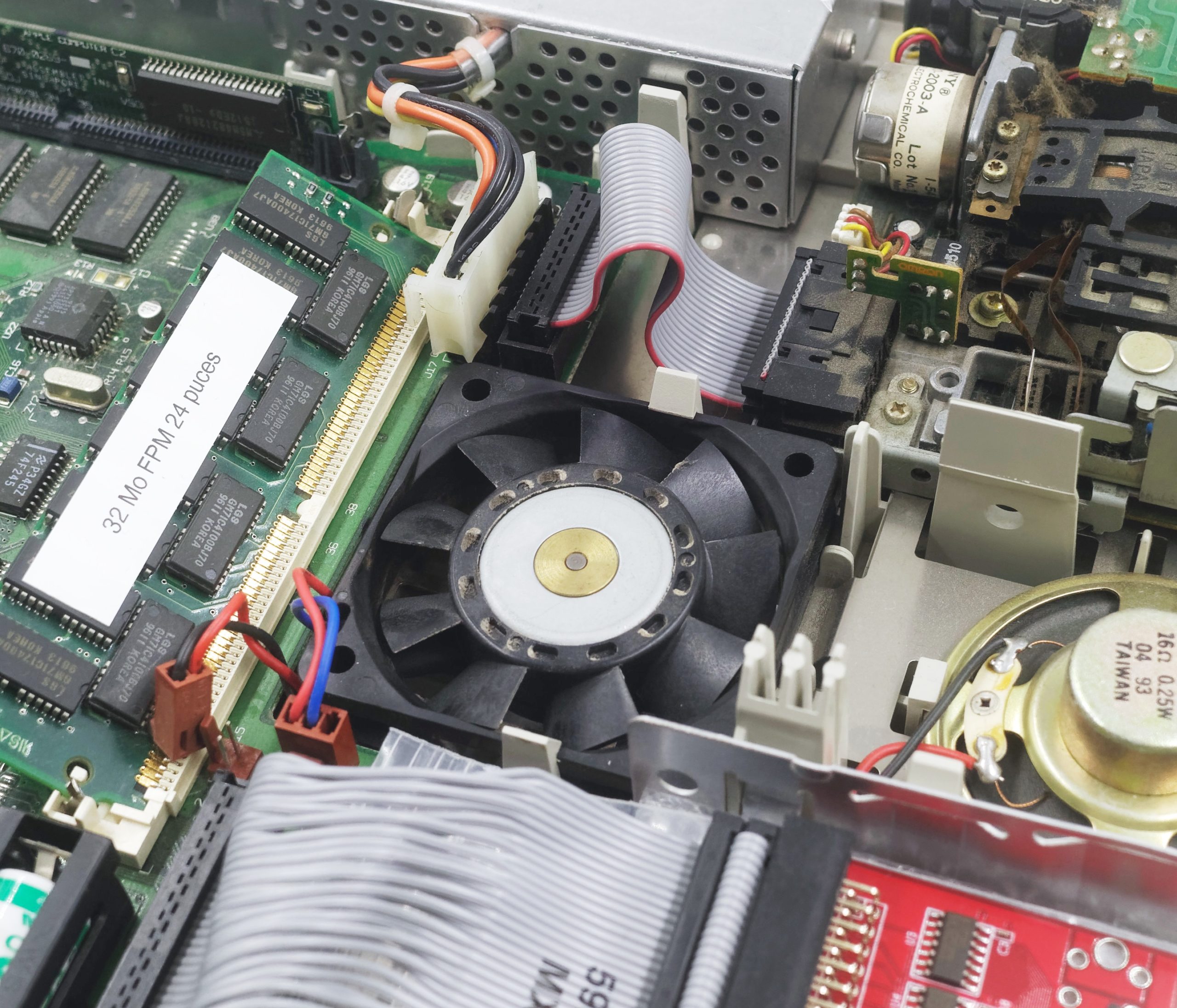

Le ventilateur d’origine
Il reste possible de mettre un 25 mm en forçant et en cassant les ergots, mais je préfère éviter de casser volontairement. La solution est donc un adaptateur imprimé en 3D. Il va simplement permettre de fixer un ventilateur 40 mm (par exemple Noctua) de 10 ou 20 mm d’épaisseur. Dans un LC III comme le mien, le 40 mm suffit amplement pour évacuer l’air chaud, et les 68K des LC (en général) ne chauffent pas trop. Aucune pub derrière, mais l’impression de la pièce m’a coûté moins de 1,5 € chez CraftCloud, une dizine d’euros avec les frais de port (mais j’ai commandé pas mal d’autres petites pièces en même temps).

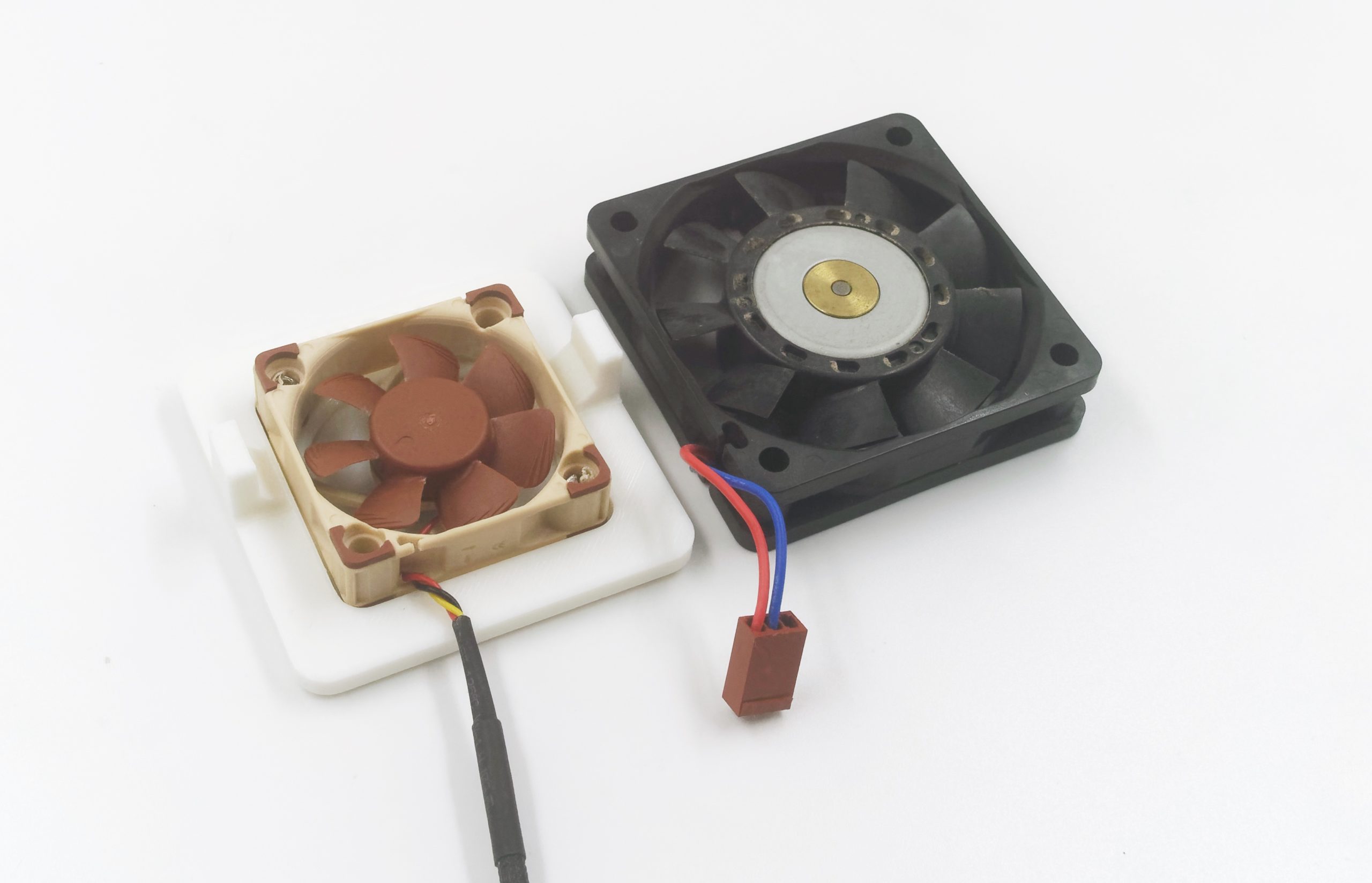

La pièce imprimée avec un ventilateur de 40 mm
L’installation est simple : on visse le ventilateur dans le bon sens et c’est tout. L’adaptateur imprimé se cale ensuite facilement dans le LC.
L’alimentation
Le second problème, c’est l’alimentation. Apple utilise un connecteur 3 broches classiques, mais inverse les câbles. Sur le coup, je n’ai pas modifié le ventilateur lui-même : j’ai juste pris une rallons qui propose une prise femelle d’un côté et deux fils de l’autre et j’ai soudé le tout sur un connecteur mâle issu d’un vieux ventilateur. Il faut simplement inverser les câbles noir et rouge. Il semble difficile de se tromper, mais si c’est le cas… ça ne démarrera pas.

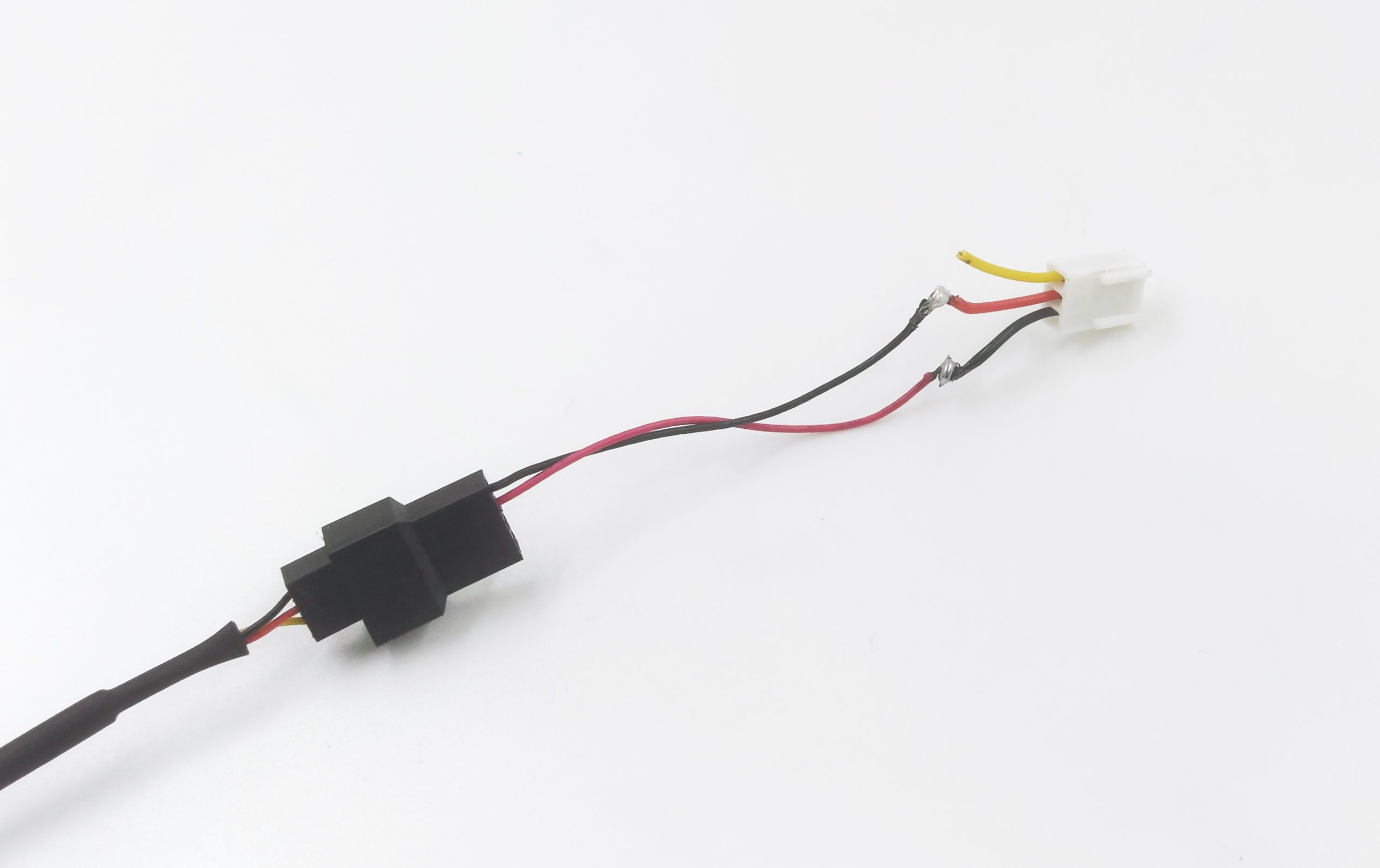

Bricolage honteux
Le résultat est un LC III pratiquement inaudible une fois fermé, mais suffisamment refroidi. Question budget, j’en ai pour une dizaine d’euros d’adaptateurs (mais j’ai commandé d’autres choses) et environ 15 € de ventilateur (c’est assez cher). Et si c’est encore trop audible, Noctua propose aussi des adaptateurs qui permettent de réduire la vitesse des ventilateurs en cas de besoin.

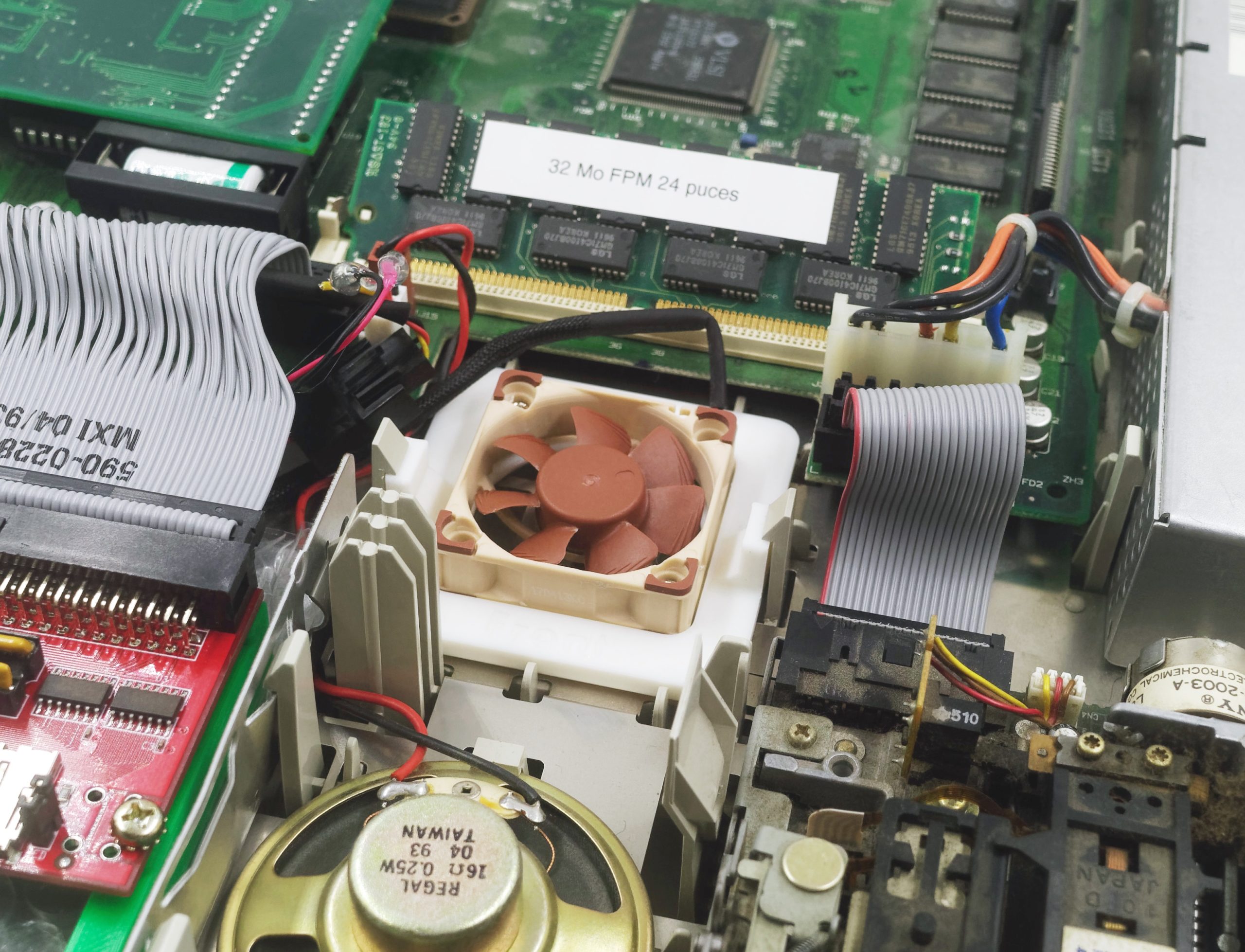

Le résultat (silencieux)
Bonjour, merci beaucoup pour cette solution que je vais mettre en oeuvre de suite. car effectivement j’ai un LC III bruyant…
Chez Panasonic, il existe (ou existait) le « Panaflo FBA08T » en 80 x 15 mm – que j’utilisais dans les upgrades de Cube.
Vraiment pas bruyant non plus.
Désolé pour le hors sujet. J’ai lu trop vite et j’ai zappé la taille cherchée : 60 mm et non pas 80 x 15.
Hello,
J’ai eu la même idée il y a longtemps avec une pièce en résine usiné, totalement overkill par rapport à la pièce utilisée ici.
Par contre pour le ventillo j’ai été plus flemmard, avec un petit tournevis plat j’ai fait sortir les contacts du connecteur et réordonné les pins, j’ai isolé et laissé le connecteur jaune en dehors. C’est totalement réversible et ça ne demande qu’un bout de scotch!
En tout cas excellente solution!
Une autre solution que j’ai appliquée des dizaines de fois en SAV : c’est de garder le ventilateur d’origine (qui est increvable et de très bonne qualité bien que bruyant) et simplement de réduire sa vitesse à l’aide d’un regulateur 7809 .
coût = 1€ et ça se soude sur les broches du connecteur pour l’entrée 12V avec une patte en l’air pour la sortie 9V qu’on relie au ventilateur.on garde une ventilation suffisante et le bruit est fortement diminué.
On peut aussi, c’est sale mais ça fonctionne très bien, brancher le « – » du ventilo sur le +5V de l’alim, le ventilateur tourne alors en 7V (12-5).
On faisait ça aussi sur les powermac 4400
